1. File System Redundancy

File System은 어느정도의 중복된 데이터를 포함하고 있습니다.

• superblock : file system에 있는 전체 block의 개수를 저장하고 있음 (N개)
• inode : data block을 가리키는 포인터를 포함하고 있음

이 정보들은 중복되었지만, 이를 통해 N번째 포인터나 그 이후의 포인터는 invalid하다는 것을 알 수 있습니다.

2. 특징

1. 장점 이러한 redundancy를 통해 reliability를 높일 수 있습니다.

또한, Raid 미러링을 통해 읽기 속도를 개선하거나, FS의 bitmap 등을 통해 look up을 수행하며 performance가 향상되기도 합니다.

2. 단점 그러나, 이러한 데이터들로 인해 consistency 이슈가 발생하기도 합니다.

2. Consistency Challenging

1. Crash Consistency

File system가 2개의 redundant block에 data를 작성하는 상황을 가정해봅시다. 그런데 1개의 block에만 write했는데, 갑자기 예상치 못한 interrupt가 발생했습니다.

결과적으로 한 block은 다른 값이 저장되었고, 또 다른 block은 기존 데이터로 남아있어 inconsistent한 state가 되었습니다.

둘 중 어느 block의 데이터가 옳은 것인지 어느 기준을 가지고 판단해야 할까요? 또한 어떻게 disk의 상태를 되돌려야 할까요?

2. Senario

먼저, crash 시나리오를 바탕으로 consistent / inconsistent state를 구분해봅시다.

File System이 새로운 데이터를 write하려고 합니다.

1. inode 2. data bitmap 3. data block

이 세 가지를 모두 업데이트하려는데 중간에 Crash가 발생했습니다. 어느 데이터를 갱신했을 때 어떤 상황이 되는지 알아보겠습니다.

1. bitmap만 disk에 썼을 때

• data block은 작성되지 않았는데 bitmap만 갱신됨 -> data loss
• 해당 block은 이미 bitmap이 작성되었기 때문에 재사용도 불가함 -> space leak

** -> inconsistent**

2. data block만 disk에 썼을 때

• FS입장에서는 아무 일도 일어나지 않았음
• inode는 작성되지 않았으므로, 해당 data block에 나중에 다른 값으로 덮어씌워질 수도 있음 -> data loss

-> consistent

3. inode만 disk에 썼을 때

• data block은 작성하지 않았으므로, 이상한 다른 garbage를 가리키게 됨
• bitmap을 작성하지 않았으므로, 다른 inode와 중복 할당이 일어날 수도 있음

-> inconsistent

4. bitmap + data block만 disk에 썼을 때

• block loss

-> inconsistent

5. bitmap + inode만 disk에 썼을 때

• data block을 남이 덮어서 작성할 수는 없음
• 그러나 data를 작성하지 않았으므로 garbage를 가리키게 됨

-> consistent

6. data block + inode만 disk에 썼을 때

• data bitmap을 작성하지 않았으므로, data block을 다른 파일이 나중에 덮어씌울 수도 있음 -> data loss

-> inconsistent

결과적으로, bitmap, inode를 동시에 갱신하거나 둘 다 갱신하지 못했다면 consistent합니다.
둘 중 하나만 갱신했다면 inconsistent하며, data block은 다시 갱신하면 되기 때문에 중요하지 않습니다.

3. Inconsistent State

위의 시나리오에서 확인할 수 있는 inconsistent state는 다음과 같습니다.

1. inode가 bitmap에 의해 할당되지 않은 잘못된 block을 참조 inode만 갱신된 경우 → 3, 6

2. 사용되지 않은 data block에 bitmap을 할당 bitmap만 갱신된 경우 → 1, 4

이러한 문제를 해결하기 위해, 파일의 갱신은 atomic하게 이루어져야 하며, Crash Consistency 문제를 해결하기 위해 OS는 fsck, journaling 등의 방법을 이용합니다.

3. fsck

fsck는 inconsistent state를 발견하고 고치는 도구입니다.

1. Strategy

• crash 이후에 전체 disk를 scan하며 고칠 수 있으면 고침
• FSCK가 완료될 때까지 offline 상태로 두어야 함

2. 동작 원리

fsck의 동작 원리는 다음과 같습니다.

• *Superblock *내용 오류 검사
  • FS의 크기보다 superblock에 정의된 전체 블락의 개수가 더 큰지 확인
• Free block 검사
  • inode block, indirect block 등 검사
  • 기존 bitmap과 일치하지 않으면 inode 정보를 기반으로 block bitmap을 재구성
• inode 검사
  • 각 inode의 손상 여부 확인
  • 해결 불가하면 inode 초기화 + inode bitmap 갱신
• inode reference count 검사
  • root부터 탐색해 연결된 링크 개수를 수집
  • 수집한 개수와 저장된 개수가 다르면 inode 갱신
  • 할당된 inode는 있으나 참조하는 디렉토리가 없을 경우 /lost+found 디렉토리에서 찾음
• duplicate 검사
  • 중복된 포인터, 동일한 data block을 가리키는 다른 inode가 있는지 확인함
• *bad pointer *검사
  • 포인터 목록을 스캔하며 함께 수행
  • bad : 해당 포인터가 유효하지 않은 공간을 참조하고 있음
• directory 검사
  • 파일의 내용은 확인하지 못하나 dir의 내용은 확인할 수 있음
  • 첫 항목이 ‘.’ , ‘..’인지, inode가 할당되어 있는지 확인

3. 특징

fsck는 개념적으로 간단하며, fix를 위한 별도의 writing overhead가 적습니다.

그러나, 모든 inconsistent state를 해결하지 못한다는 한계가 있습니다. fsck는 Metadata간의 일치를 목적으로 하기 때문에, 시나리오의 2, 5번과 같은 garbage data를 읽는 문제는 해결하지 못합니다.

또한, 속도가 느리고 file system에 대한 많은 지식이 요구된다는 단점이 있습니다.

4. journaling

1. Strategy

journaling은 file system 자체에 도입된 메커니즘으로, crash 이후 recovery 작업을 수행해 correct state로 되돌리는 것을 목적으로 합니다.

journaling의 주요 전략은 다음과 같습니다.

1. 디스크에 모든 새로운 데이터가 안전하게 저장되기 전까지는 기존 데이터를 절대 삭제하지 않음
2. redundancy로 인해 발생한 문제를 해결하기 위해 redundancy를 추가함

2. 기본 동작 원리

block 0에 10, block 1에 5를 write하는 상황을 가정해봅시다.

이 때, FS는 disk에 바로 data를 작성하지 않고, extra block에 data를 작성합니다. 그리고 valid bit을 이용해 모든 변경사항이 모두 extra에 작성되었는지를 표시합니다.

이러한 상황에서 crash가 났을 때,

valid bit이 0이라면, 아직 모든 변경사항이 extra에 작성되지 않은 상태이므로, 기존 disk에 있는 데이터로 롤백합니다.

반대로 valid bit이 1이라면, 모든 변경사항이 extra에 작성된 상태이므로 extra의 데이터로 롤백하면 됩니다.

실제 FS에서는 extra block, valid bit이 아닌 아래와 같은 명칭으로 불립니다.

3. Optimization

위와 같은 간단한 journaling system이 존재한다고 가정해봅시다. 이 때, 이 system의 성능을 높이기 위해 어떤 최적화가 필요한지 하나씩 살펴봅시다.

1. Small journal size

data block이 N개일 때, 저널링을 위해 N+1개만큼의 블락이 추가로 필요합니다. 때문에, 최악의 경우 bandwidth가 1/2가 되어 성능이 저하됩니다.

• journal block size = N
• journal commit block = 1

이를 해결하기 위해, 아래와 같은 방식으로 변환할 수 있습니다.

저널의 크기를 줄이고 디스크에는 업데이트 된 데이터만 기록하자

트랜잭션마다 헤더를 생성하고 헤더에 데이터를 작성할 블락의 번호를 저장합니다. 이후, 헤더를 기반으로 disk에 실제 위치에 데이터를 작성하면 됩니다.

이 때, 저널에 있는 데이터를 실제 위치에 작성하는 행위를 check point라고 합니다.

위의 내용을 바탕으로 4번 블락에 C, 6번 블락에 D를 작성하는 상황을 가정했을 때, 아래와 같이 동작합니다.

1. 처음 commit block은 0

2. 9번 block(header)에 4, 6이라는 block 위치 작성 + 저널링 완료했으므로 commit block 1 표시

3. 실제 4, 6번 block에 데이터를 작성하고 commit block 0 표시

2. Barriers

4번 블락에 C, 6번 블락에 D를 작성할 때 어떤 작업이 수반되어야 하는가

1. 9번 : 헤더 읽어서 위치 확인
2. 10번, 11번 : 어떤 데이터 읽을지 확인
3. 12번 : commit 블락 확인
4. 4번 : 데이터 작성
5. 6번 : 데이터 작성
6. 12번 : commit 블락 확인

위와 같이 지금까지의 방식은 write order이 random write를 야기해서 비효율적입니다.

따라서, random write 횟수를 줄이기 위해, 쓰기 작업을 그룹화해 sequential write를 유도하고자 합니다.

barrier을 세워, 저널이 꽉 차지 않아도 조건을 만족하면 check point를 수행합니다. check point를 수행하는 Key point, 즉 barrier을 세우는 조건은 다음과 같습니다.

1. journal commit 전
   • journal transaction entry 완료 ~
   • 9, 10, 11번
2. checkpoint 전
   • journal commit 완료 ~
   • 12번
3. journal을 free하기 이전
   • check point 완료 ~
   • 4, 6번

3. Checksums

2번의 내용대로라면, 9, 10, 11 | 12 | 4, 6 | 12 순서대로 실행됩니다. 이 때, 11, 12 사이의 barrier를 없앨 수 없을까요?

이를 위해 앞선 트랜잭션의 내용을 요약한 check sum을 만들어 commit block에 기록하는 방법이 도입됩니다.

12번 블락에 9, 10, 11에 대한 check sum이 들어가는거죠.

checksum 기반 복구 검증 로직

1. commit block 읽어 check sum 값 확인
2. 해당 트랜잭션의 내용인 블락의 내용 읽고 check sum 재계산
3. 두 check sum이 일치할 경우, 트랜잭션은 유효함
4. 일치하지 않을 경우, 문제가 있으니 해당 트랜잭션 무시 및 롤백

4. Circular journal

앞선 내용들로 보았을 때, 저널링은 sequential하지만 checkpoint는 random합니다. 따라서, 성능 개선을 위해 checkpoint 시점을 뒤로 미루어 한 번에 write하고자 합니다.

circular buffer를 도입해, 디스크에서 check point가 발생하기 전까지 데이터를 메모리에 저장해둡니다.

• 오래된 저널부터 checkpoint 수행, 해당 공간은 재사용
  • head : 새로운 트랜잭션이 저장되는 위치
  • tail : 가장 오래된 트랜잭션의 위치
• 동작원리
  • 새로운 데이터가 오면 head를 늘려서 메모리에 저장
  • 백그라운드에서 tail에 있는 데이터를 틈틈이 checkpoint 수행 후 tail을 앞으로 당김
  • head가 tail을 따라잡으면 disk에 공간이 없으니 checkpoint 수행해 공간 확보

5. Logical Logging

지금까지의 내용은 physical logging입니다.

블락의 변경된 실제 내용이 아니라 연산이나 명령어를 기록하는 logical logging 방법이 등장합니다. 트랜잭션의 시작(TxB), 끝(TxE)에 identifier 표시를 함께 남겨 중복 연산을 수행하지 않도록 합니다.

logical logging 기반 복구 검증 로직 로그를 읽고 해당 연산부터 다시 실행하면 됨

• 현재 트랜잭션 identifier가 로그의 번호보다 크다면 → 이미 실행한 연산이므로 무시
• 작다면 → crash로 인해 수행하지 못한 연산이므로, 해당 연산 실행

4. Journaling 종류

1. Data Journaling

필요한 모든 정보를 기록하는 방식입니다. 지금까지의 내용은 data journaling 방식입니다.

그러나, data를 저널에 기록하고 또 블락에 기록하기 때문에 기록을 두 번 수행한다는 문제점이 있습니다.

2. Metadata Journaling

1번과 다르게 meta data만 저널링해서 중복 기록을 피하는 방식입니다. 속도는 빠르나 data block의 복구가 안될수도 있습니다.

해당 방식은 option으로 두 방식을 선택할 수 있습니다.

1. ordered journaling

• default
• 데이터가 완전히 작성된 이후에야 meta data를 기록함
  • 동작원리
    1. 실제 데이터를 실제 위치에 작성함
    2. 데이터가 모두 작성된 것이 확인되면 메타 데이터를 저널링하고 commit함
    3. 나중에 check point를 수행해 메타 데이터를 disk에 작성함
  • 장점
    • crash가 나도 garbage value가 없음
    • meta data가 가리키는 곳에는 유효한 데이터가 저장되어 있음
  • 단점
    • 시간이 오래 걸림

2. writeback journaling

• 동작원리
  1. 메타 데이터 저널링
     2. 실제 데이터는 시간 날 때 disk에 작성함
     3. check point 수행해 메타 데이터 disk에 작성함
     • 장점
  • ordered journaling에 비해 시간이 빠름
    • 단점
  • crash가 났을 때 garbage value가 있을 수 있음

5. Example

위의 내용을 기반으로 현재 가장 많이 사용되는 *metadata journaling + ordered *방식의 저널링 예시를 간단하게 살펴보겠습니다.

사용자는 example.txt라는 파일을 작성하려고 한다고 가정합니다.

1. 트랜잭션 시작
   • 이 작업을 하나의 트랜잭션으로 묶음
2. 데이터 쓰기
   • 실제 파일의 내용을 disk에 작성함
   • 작성이 완료될 때까지 대기 (barrier)
3. meta 데이터 저널링
   • inode N번을 생성 / 파일 명은 example.txt / data block은 100~102번
4. 저널 커밋
   • 저널에 commit block을 씀
5. checkpoint
   • 나중에 저널에 적힌 meta data를 disk에 옮겨 적음

이러한 상황에서 write 도중 crash가 발생할 경우 각 케이스에 따른 복구 과정과 결과는 다음과 같습니다.

Crash 1 : 데이터 쓰기 도중 Crash 발생

• 복구
  • 저널을 확인함
  • 저널 커밋이 없으므로 해당 트랜잭션은 완료되지 않은 것으로 간주함
  • 따라서 해당 트랜잭션을 무시함
• 결과
  • 파일 유실
  • 그러나 consistent함

Crash 2 : 메타 데이터 저널링 후 저널 커밋 도중 Crash 발생

• 복구
  • 1번 예시와 동일하게 저널 커밋이 없으므로 무시

Crash 3 : 저널 커밋 이후 Crash 발생

• 복구
  • 저널을 확인함
  • 저널 커밋이 있으므로 저널의 메타데이터를 disk에 다시 작성함
• 결과
  • data는 이미 작성되었고, 메타 데이터를 올바르게 옯겨 써서 파일을 안전하게 복구할 수 있음

1. Garbage Collection?

Garbage Collection은 "JVM에서 자동으로 Heap 영역에 할당된 객체 중 사용하지 않는 객체를 탐지해 메모리를 해지하는 기법"입니다.

덕분에 개발자는 직접 메모리를 해제하지 않아도 되어 개발 편의성이 높아집니다.

그러나, 메모리가 언제 해제되는지 알지 못해 제어가 어렵습니다. 또한, GC가 수행될 때는 애플리케이션이 멈춰 오버헤드가 발생합니다.

이를 "Stop the world"라고 부르며, 이 시간을 최소화하는 것이 GC 알고리즘의 핵심 목표가 됩니다.

2. GC의 대상

GC는 참조하는 Reference가 없는 객체를 청소 대상으로 지정합니다.

따라서, 객체가 NULL이거나 블럭 실행 종료 후, 블럭 내에서 생성된 객체 등이 GC의 대상이 됩니다.

3. GC 과정

가장 기본적인 GC 과정입니다.

1. Mark

• 모든 객체를 순회하며 Reference 존재 여부에 따라 Mark함
• reachable / unreachable

2. Sweep

• Heap에서 unreachable 객체들을 삭제함

3. Compacting

• 분산된 객체들을 Heap 시작주소로 모아 압축함
• 객체가 존재하는 공간과 존재하지 않는 공간으로 분리함

2. Generational Garbage Collection

1. Weak Hypothesis

1. 대부분의 객체는 금방 unreachable 상태가 된다
2. 오래된 객체에서 젊은 객체로의 참조는 아주 적게 존재한다

Heap 영역은 위의 가설을 전제하고 설계되었습니다.

위의 가설에 따르면 대부분의 객체는 일회성이고 메모리에 오래 남는 경우가 적다는 것을 유추할 수 있습니다.

따라서 개발자들은 이 특성을 기반으로 더 효율적인 설계를 하기 위해, Heap 영역을 Old 영역과 Young 영역으로 구분했습니다.

2. Young Space

Eden 영역과 두 개의 Survivor 영역으로 구분된 Young Space는 새로운 객체가 할당되는 공간입니다.

대부분의 객체가 일회성이라는 가설에 알맞게, 대부분의 객체는 이 영역에서 할당되었다가 사라지며, Young Space에서 일어나는 GC는 Minor GC라고 칭합니다.

Eden

• new를 통해 새롭게 생성된 객체가 할당됨
• 공간이 가득 차면 살아남은 객체들을 survivor space로 보냄

Survivor Space

• 최소 1회 이상 살아남은 객체들이 존재하는 공간
• 둘 중 한 공간은 반드시 비어있어야 함

3. Old Space

Young Space에서 살아남은 객체가 복사되는 공간이며, Young Space보다 더 큰 공간이 할당됩니다.

Young Space보다 GC가 적게 발생하며, 이를 Major GC라고 칭합니다.

4. Permanent

ClassLoader에 의해 load되는 class나 method의 meta data를 포함하는 공간입니다.

Java7까지는 Heap에 존재했으며 Java8부터는 Method Stack으로 편입되었습니다.

3. Generational Garbage Collection 과정

1. Minor GC

1. 새롭게 생성된 객체는 Eden 영역에 할당됨

2. 객체가 계속 생성되어 Eden 영역이 꽉 차면 Minor GC가 발생함

3. Eden 영역을 탐색해 Mark를 수행함

4. reachable 객체들은 S0으로 이동시키고 unreachable 객체들은 Eden 영역이 clear될 때 해제됨

5. 살아남은 객체들의 age를 1 증가시킴

6. 또 다시 Eden 영역이 꽉 차면 Minor GC가 발생함
7. Mark 수행함
8. Eden 영역의 reachable 객체들과 S0의 reachable 객체들을 S1로 이동시킴

9. 살아남은 객체들의 age를 1 증가시킴

10. 이러한 과정을 반복함

2. Major GC

1. age가 임계치에 도달하면 old space로 이동시킴 == promotion

2. minor GC가 반복해서 일어나 old space가 꽉 차면 Major GC가 발생함

이 때, Major GC는 Minor GC보다 실행시간이 배로 느리므로, stop the world 오버헤드가 발생합니다.

이러한 관점에서, 성능 개선을 위한 Major GC Algorithm에도 여러 종류가 존재합니다.

1. 하드웨어적 해결 방법

소프트웨어만으로는 완벽한 상호배제가 어렵거나 느리기 때문에 하드웨어의 도움을 받음

1. 인터럽트 금지

1. 원리

• Interrupt 자체를 Turn Off
• OS가 Context Switch하지 못하도록 막음

2. 특징

• OS가 Interrupt에 의해 주도권을 변경하는 것을 막을 수 있음
• 따라서 명령어가 Atomic하게 수행됨을 보장할 수 있음

3. 한계

• 단일 프로세서에서만 유효함
  • 다른 CPU에서 실행되는 스레드는 막을 수 없음
• 유저 레벨에서는 사용 불가
  • 커널에 준하는 권한을 유저 레벨에게 부여해야 함
  • 이는 보안 측면에서 비권장
• 기능 상실
  • Interrupt가 꺼지면, OS의 스케쥴링이 동작하지 않아 프로세스가 종료될 때까지 다른 프로세스는 대기해야 함
  • I/O 이후 돌아오는 프로세스의 시그널을 놓칠 수도 있음

void lock() {
    disableInterrupts();
}

void unlock() {
    enableInterrupts();
}

2. Atomic Instructions

Test-And-Set

• 읽기와 쓰기를 원자적으로 수행함
• single shared variable을 이용함
• 주로 Spinlock 구현에 사용

typedef struct __lock_t {
    int flag;
} lock_t;

void init(lock_t *lock) {
    lock->flag = 0;
}

int testAndSet(int *old_ptr, int new) {
    // old의 값을 new로 바꾼 후 old값 리턴
    int old = *old_ptr;
    *old_ptr = new;
    return old;
}

void lock(lock_t *lock) {
    // 결과 값이 0 : 반복문을 탈출하고 내가 lock을 획득
    // 결과 값이 1 : 다른 프로세스가 이미 lock을 획득한 상태. 반복문을 탈출하지 못하고 무한정 대기
    while (testAndSet(&lock->flag, 1) == 1);
}

void unlock(lock_t *lock) {
    lock->flag = 0;
}

Compare-And-Swap

• 값의 비교와 교체를 원자적으로 수행
• TestAndSet보다 더 세밀한 제어가 가능함
• Mutex, Semaphore 등에 이용됨
• Lock-Free / Wait-Free 동기화 등에 사용

typedef struct __lock_t {
    int flag;
} lock_t;

void init(lock_t *lock) {
    lock->flag = 0;
}

int compareAndSwap(int *old_ptr, int expected, int new) {
    int old = *old_ptr;
    if (old == expected) {
        *old_ptr = new;
    }
    return old;
}

void lock(lock_t *lock) {
    // 결과 값이 0 : 반복문을 탈출하고 내가 lock을 획득 (0이랑 비교해서 true, 1로 swap)
    // 결과 값이 1 : 다른 프로세스가 이미 lock을 획득한 상태. 반복문 탈출하지 못하고 무한정 댁정 대기
    while (compareAndSwap(&lock->flag, 0, 1) == 1);
}

void unlock(lock_t *lock) {
    lock->flag = 0;
}

Lock-Free Algorithm

• Lock 없이 멀티 프로그래밍의 동시성을 극대화하기 위한 Non-Blocking 알고리즘
• CAS를 기반으로 동작함
  • 우선 공유 변수의 값을 변경하고 값이 맞는지 확인함
  • 맞지 않다면, 다시 시도함
• ABA 문제

  void lockFree(int *ptr) {
    while (1) {
        int old = *ptr; // 현재 값을 읽음
        int new = old + 1; // 우선 값을 변경
        // 업데이트 시도
        if (compareAndSwap(&ptr, old, new) == old) {
            // 업데이트 성공 -> 반복문 탈출
            break;
        }
        // 업데이트 실패 -> 다시 시도
    }
  }

2. OS/시스템 레벨의 동기화 도구

1. Spinlock

상호 배제, 즉 Critical Section에 단 하나의 쓰레드만 들어올 수 있도록 하기 위해 lock이 사용됨

1. 원리

• Busy-Waiting 방식
• 루프를 돌며 대기함

2. 특징

• Context Switch 비용 없음
• Critical Section에 오직 하나의 스레드만 진입하도록 하여 상호 배제 보장

3. 사용

• Critical Section이 짧을 때 유리

4. 단점

• 대기 시간이 길어지면 CPU 자원을 낭비함
• starvation이 발생할 수 있음

5. 해결책

1. yield()
   • busy-waiting 대신 CPU 양보
   • context switch 비용 + starvation 가능성
2. queue + sleep
   • queue에 들어가 sleep하고 대기

   • mutex

2. Mutex

1. 원리

• Blocking/Sleep 방식
• lock/unlock 단계에서 spin lock을 통해 우선 guard를 얻음
• 락을 못 얻으면 Sleeping Queue로 들어감 → Context Switch 발생
• 락을 해제할 때 queue가 비어있지 않으면 대기하는 쓰레드를 깨움

2. 특징

• Binary Semaphore와 유사
• 제어권을 명확하게 관리함
  • thread가 다음 thread를 unpark()로 깨우며 제어권을 전달함

3. 사용

• Critical Section이 길 때 유리

🚨 lock()에서 park() 직전에 scheduling이 되면?

1. lock()에서 A 쓰레드가 guard를 해제함
2. park()하기 전에, 즉 sleep하지 않은 상태로 제어권이 B 쓰레드로 넘어감
3. B 쓰레드가 작업을 마친 뒤, unlock()에서 unpark(A)를 수행해 queue에 있는 A 쓰레드를 깨우려고 함
4. A 쓰레드는 sleep 상태가 아니라 요청이 무시될 수 있음
5. 다시 A 쓰레드로 제어권이 넘어옴
6. park()를 마저 실행함
7. A를 unpark해줄 쓰레드가 없기 때문에, A 쓰레드는 영원히 깨어나지 못할 수도 있음 → deadlock


*→ OS 차원에서 원자적 SysCall을 제공해야 함 *

typedef struct __lock_t {
    int guard; // 보호장치
    int flag; // 실제 락
    queue_t *q; // sleep하는 프로세스들이 대기하는 queue
} lock_t;

void init(lock_t *lock) {
    lock->guard = 0;
    lock->flag = 0;
    queue_init(lock->q);
}

void lock(lock_t *lock) {
    // spin-lock 이용해 guard 획득
    while (testAndSet(&lock->guard, 1) == 1);

    if (lock->flag == 0) {
        // lock 획득
        lock->flag = 1;
        // guard 해제
        lock->guard = 0;
    } else {
        queue_add(lock->q, gettid());

        // sleep 이전에 quard 먼저 해제
        // deadlock 발생 가능!
        lock->guard = 0;
        park();
    }
}

void unlock(lock_t *lock) {
    // spin-lock 이용해 guard 획득
    while (testAndSet(&lock->guard, 1) == 1);

    if (queue_empty(lock->q)) {
        // lock 해제
        lock->flag = 0;
    } else {
        // queue에서 가장 오래 대기한 쓰레드 깨움
        unpark(queue_remove(lock->q));
    }
    lock->guard = 0;
}

3. Conditional Variable

1, 2번과 다르게, 각 쓰레드의 실행 순서를 보장하기 위해 CV가 이용됨

1. 원리

• 조건이 만족될 때까지 락을 풀고 대기하는 대기실
• thread가 특정 조건을 만족하지 못하면, lock을 반납하고 Sleeping Queue로 들어감
• 다른 thread가 작업을 진행하고 signal을 보내면, 깨어나서 lock을 다시 잡고 작업을 수행함

2. 특징

• CV는 상태를 저장하지 않고 그저 thread를 잠재우는 queue의 역할만 수행함
• 반드시 mutex와 함께 실행되어야 함 → deadlock 방지
• while을 이용해 조건을 확인함

void child() {
    lock(&m); // mutex lock 획득
    done = 1;
    signal(&c); // 대기하는 thread 깨움
    unlock(&m);
}

void parent() {
    lock(&m);
    while (done == 0) {
        wait(&c, &m); // m 반납 -> CV에 들어감 -> 다시 일어나면 m 획득
    }
    unlock(&m);
}

Producer-Consumer Problem

• Producer : 빵을 생산하는 쓰레드
  • empty : producer가 대기하는 CV
• Consumer : 빵을 소비하는 쓰레드
  • fill : consumer가 대기하는 CV

    void *producer(void *arg) {
    // 정해진 분량만큼 빵을 생산함 (loop개만큼)
    for (int i = 0; i < loops; i++) {
      lock(&m);
      // 빵을 최대치만큼 만들었을 경우 (남은 버퍼가 없을 경우)
      while (count == max) {
          // empty라는 CV에 producer을 넣고 대기함
          wait(&empty, &m);
      }
      // 빵 생산
      put(i);
      // fill이라는 consumer의 CV에서 한 쓰레드를 깨움
      signal(&fill);
      unlock(&m);
    }
    }

    void *consumer(void *arg) {
    // 버퍼에 데이터가 들어오면 처리
    while (1) {
      lock(&m);
      // 빵이 더이상 없을 경우 (읽을 데이터가 없을 경우)
      while (count == 0) {
          // fill이라는 CV에 consumer 넣고 대기
          wait(&fill, &m);
      }
      // 빵 소비
      get();
      // empty라는 producer의 CV에서 한 쓰레드를 깨움
      signal(&empty);
      unlock(&m);
    }
    }

4. Semaphores

CV에 더해서 상호 배제 + 실행 순서 보장을 위해 Semaphore가 이용됨

1. 원리

• Integer Value로 State를 관리함
  • wait() : 조건을 검사하고 sleep하거나 value를 1 감소시킴
  • post() : value를 1 증가시키고 대기하는 쓰레드를 깨움

2. 특징

• semaphore은 Lock + CV로 구현할 수 있음
• value의 초기값 설정에 따라 다른 기능을 구현할 수 있음
  • 1로 초기화 → binary semaphore → mutex와 같은 상호 배제 기능 수행
  • n으로 초기화 → counting semaphore → 자원 개수 관리
• 소유권 제어가 없음
  • 락을 건 사람이 아닌 다른 사람이 락을 해제할 수도 있음
  • mutex와의 결정적인 차이점
  • 이 특징 덕분에 ordering이 가능해짐

/**
    Semaphore을 LOCK + CV로 구성
**/
typedef struct __sem_t {
    int value;
    lock_t lock;
    cond_t cond; // CV
} sem_t;

void init(sem_t *sem, int value) {
    sem->value = value; // 허용할 자원 개수 초기화
    lock_init(&sem->lock);
    cond_init(&sem->cond);
}

void wait(sem_t *sem) {
    lock(sem->lock);

    while (sem->value <= 0)
        cond_wait(&sem->cond);

    sem->value--;
    unlock(sem->lock);
}

void post(sem_t *sem) {
    lock(sem->lock);
    sem->value++;
    cond_signal(&sem->cond);
    unlock(sem->lock);
}

/**
    Mutex(Lock)을 Binary Semaphore로 구성
    wait => lock (1 -> 0)
    post => unlock (0 -> 1)
**/
typedef struct __lock_t {
    sem_t sem;
} lock_t;

void init(lock_t *lock) {
    // 1로 초기화: 최대 하나의 쓰레드가 접근할 수 있어야 함
    sem_init(&lock->sem, 1);
}

void lock(lock_t *lock) {
    // sem의 value -1
    wait(&lock->sem);
}

void unlock(lock_t *lock) {
    // sem의 value +1
    post(&lock->sem);
}

3. 고수준 언어 차원의 도구

개발자가 쓰기 편하게 프로그래밍 언어 차원에서 도구를 제공함

1. Monitors

1. 특징

• ADT : 공유 변수와 메서드를 하나의 클래스로 묶음
• 컴파일러/언어가 lock 관리를 자동으로 해줌
• 언어 차원에서 상호배제를 관리해줌
• Ordering이 필요할 때는 CV를 이용함

2. 사용

• Java : synchronized

public class SynchronizedCounter {
    private int c = 0;
    public synchronized void increment() {
        c++;
    }
    public synchronized void decrement() {
        c--;
    }
    public synchronized int value() {
        return c;
    }
}

Semantics

Ordering을 위해 CV를 이용하는 상황에서, signal()을 보낸 쓰레드와 깨어난 쓰레드 간의 제어권 이동 방식의 차이

1. Hoare Semantics

• signal-and-wait
• 실행 중인 쓰레드는 block하고, 깨어난 쓰레드에게 바로 제어권이 넘어감
• 따라서, if절로 조건을 확인해도 무방함
• 오버헤드가 큼

if (conditions_not_met)
    wait();

2. Mesa Semantics

• signal-and-continue
• 실행 중인 쓰레드는 이어서 실행되고, 깨어난 쓰레드는 대기 큐에 들어가 lock을 잡기 위해 경쟁 함
• hoare보다 더 효율적이고 현대 OS에서 더 많이 사용되는 방식

while (conditions_not_met)
    wait();

4. 비교

Mutex vs Binary Semaphores

CV vs Semaphores

AppStore 👉 https://apps.apple.com/kr/app/learnmate-%EB%9F%B0%EB%A9%94%EC%9D%B4%ED%8A%B8/id6753644353

LearnMate 홈 화면에서는 한국어 학습 현황을 확인할 수 있습니다. 이 정보는 새로운 레벨을 클리어해야만 업데이트됩니다.

즉, Write보다 Read가 훨씬 빈번하게 발생하는 구조인 것이죠. 이러한 트래픽 패턴을 고려해 캐싱 전략을 적용하여 조회 성능을 개선했습니다.

1. 기존 로직

학습 현황 조회 API의 기존 로직입니다.

1. 모든 course list를 조회
2. userId를 이용해 유저가 풀이한 stepProgressStep 리스트를 Set으로 변환
3. course list를 순회하며 각 course가 stepProgressStepSet 안에 존재하는지를 판단하며 상태 체크
4. 결과 dto list 반환

override fun getCourseInfo(userId: Long): CourseListDto {
        val courseList = CourseType.getAllCourseList()
        val completedStepSet = getAllCompletedStepTypeSet(userId)

        val courseDtoList = courseList.map {

            val courseStatus = getCourseStatus(it, completedStepSet)
            val stepDtoList = getStepDtoList(it, courseStatus, completedStepSet)
            val progress = getCourseProgress(stepDtoList)

            CourseDto.toCourseDto(
                course = it,
                stepList = stepDtoList,
                progress = progress,
                courseStatus = courseStatus
            )
        }

        return CourseListDto.toCourseListDto(courseDtoList)
    }

DB 접근 횟수가 많은 로직은 아니지만, list를 순회하고 각 요소에 대해 3번의 상태 체크를 수행합니다.

때문에 조회 요청이 들어올 때마다 이러한 동일한 결과 데이터를 산출하기 위해 불필요한 작업이 수행되게 됩니다.

2. Redis 도입

캐시 도입 전략은 다음과 같습니다.

1. 해당 API 요청이 들어올 때 캐시 확인
2. Hit -> 값 리턴
3. Miss -> 로직 수행 후 캐시에 값 저장
4. 학습 마무리 API 요청 시 기존 캐시 evict

1. @Cacheable

https://docs.spring.io/spring-boot/reference/io/caching.html 스프링은 AOP를 기반으로 작동하는 캐시 기능을 제공하며, 다양한 캐시 저장소와 호환됩니다.

또한 어노테이션을 기반으로 동작하기 때문에 비즈니스 로직과 캐시 로직이 분리되어 코드 결합도가 느슨해진다는 장점도 있습니다.

2. 의존성 추가

implementation("org.springframework.boot:spring-boot-starter-data-redis")
implementation("org.springframework.boot:spring-boot-starter-cache")

3. 캐시 기능 활성화

@EnableCaching 어노테이션을 추가해 스프링 캐시 기능을 사용함을 명시해줍니다. 해당 어노테이션은 4번에 나올 config에 붙여도 무관합니다.

@EnableCaching // 추가
@EnableJpaAuditing
@SpringBootApplication
class DevApplication

fun main(args: Array<String>) {
    runApplication<DevApplication>(*args)
}

4. Redis 캐시 설정

Redis에 DTO를 어떤 형식으로 넣을 것인지 명시해주어야 합니다.

@Configuration
class RedisConfig {

    @Bean
    fun cacheManager(connectionFactory: RedisConnectionFactory): CacheManager {
        val cacheConfig = RedisCacheConfiguration.defaultCacheConfig()
            // String으로 Key 직렬화
            .serializeKeysWith(
                RedisSerializationContext.SerializationPair.fromSerializer(StringRedisSerializer())
            )
            // JSON으로 Value 직렬화
            .serializeValuesWith(
                RedisSerializationContext.SerializationPair.fromSerializer(GenericJackson2JsonRedisSerializer())
            )
            .entryTtl(Duration.ofDays(1))

        return RedisCacheManager.RedisCacheManagerBuilder
            .fromConnectionFactory(connectionFactory)
            .cacheDefaults(cacheConfig)
            .build()
    }
}

5. 캐시 읽기

캐시 기능을 도입할 함수 위에 @Cacheable 어노테이션을 명시해줍니다. #를 이용해 userId를 key값으로 명시하고, courses라는 이름으로 하여 캐싱하도록 설정했습니다.

    @Cacheable(cacheNames = ["courses"], key = "#userId")
    override fun getCourseInfo(userId: Long): CourseListDto {
        val courseList = CourseType.getAllCourseList()
        val completedStepSet = getAllCompletedStepTypeSet(userId)
        ...
       }

6. 캐시 삭제

endStep()이 호출될 때, 즉 course를 마무리할 때 학습 현황이 update됩니다. 따라서 해당 함수에 @CacheEvict를 명시해 #userId 키를 가진 캐시를 삭제합니다.

 @CacheEvict(cacheNames = ["courses"], key = "#userId")
 @Transactional
 override fun endStep(userId: Long, stepProgressId: Long) {
        val stepProgress = getStepProgress(stepProgressId, userId)
        stepProgress.ensureNotCompleted()
        stepProgress.completeStep()
    }

추가로, @CachePut 이라는 어노테이션도 존재하는데요, 이는 함수의 리턴 값을 캐시의 내용으로 변환하는 것입니다.

해당 함수는 리턴값이 없으므로 Put 대신 Evict 기능을 이용했습니다.

3. 트러블 슈팅

1. 문제

실행하니 다음과 같은 SerializationException이 발생했습니다.

org.springframework.data.redis.serializer.SerializationException: Could not read JSON:Cannot construct instance of `learn_mate_it.dev.domain.course.application.dto.response.CourseListDto` (no Creators, like default constructor, exist): cannot deserialize from Object value (no delegate- or property-based Creator)
 at [Source: REDACTED (`StreamReadFeature.INCLUDE_SOURCE_IN_LOCATION` disabled); line: 1, column: 84]

2. 원인

Jackson이 JSON을 객체로 변환할 때, 기본적으로 다음과 같은 순서로 작동합니다.

1. CourseListDto의 기본 생성자를 이용해 빈 껍데기 객체를 먼저 생성
2. JSON의 필드명과 객체의 프로퍼티명을 비교하여 값을 채워 넣음

그런데 Kotlin의 data class는 주 생성자에 선언된 프로퍼티를 기반으로 만들어지기 때문에, 별도로 설정하지 않으면 기본 생성자를 만들 방법이 없습니다. 그래서 Jackson이 1단계에서 실패하고 예외를 던지는 겁니다.

3. 시도 1 - jackson module

위의 문제를 해결하기 위해, 아래 모듈을 도입했습니다.

해당 모듈을 도입함으로써 기본 생성자 없이 data class의 주생성자를 이용해 JSON 데이터를 객체로 변환할 수 있음을 기대했습니다.

implementation("com.fasterxml.jackson.module:jackson-module-kotlin")

그러나, 다시 돌려보니 동일한 문제가 발생했습니다.

RedisConfig에서 StringRedisSerializer()을 new를 이용해 생성하면, 이는 스프링이 관리하고 코틀린 모듈을 아는 ObjectMapper가 아니라, 코틀린을 모르는 순수 자바용 ObjectMapper가 생성됩니다.

때문에 새롭게 추가한 모듈을 읽지 못해 동일한 오류가 나는 것이었고, 따라서 Serializer이 코틀린을 알도록 수정해야 합니다.

4. 시도 2 - Redis Config Object Mapper 등록

Redis Config에서 직접 ObjectMapper을 생성한 후 Kotlin Module을 등록했습니다.

이후, GenericJackson2JsonRedisSerializer()의 생성자에 kotlin module이 등록된 ObjectMapper을 넘겨줌으로써 3번의 문제를 해결했습니다.

@Configuration
class RedisConfig {

    @Bean
    fun cacheManager(connectionFactory: RedisConnectionFactory): CacheManager {
        val kotlinModule = KotlinModule.Builder().build()

        // 1. Object Mapper 생성 및 Kotlin Module 등록
        val objectMapper = ObjectMapper()
            .registerModule(kotlinModule)

        // 2. Serializer의 생성자에 직접 생성한 objectMapper 전달
        val jsonSerializer = GenericJackson2JsonRedisSerializer(objectMapper)

        val cacheConfig = RedisCacheConfiguration.defaultCacheConfig()
            .serializeKeysWith(
                RedisSerializationContext.SerializationPair.fromSerializer(StringRedisSerializer())
            )
            .serializeValuesWith(
                // 3. 생성한 jsonSerializer 이용
                RedisSerializationContext.SerializationPair.fromSerializer(jsonSerializer)
            )
            .entryTtl(Duration.ofDays(1))

        return RedisCacheManager.RedisCacheManagerBuilder
            .fromConnectionFactory(connectionFactory)
            .cacheDefaults(cacheConfig)
            .build()
    }

}

이걸로 문제가 해결되는 줄 알았습니다 ㅎㅎ 실행해보니 다음과 같은 ClassCastException이 발생했습니다.

java.lang.ClassCastException: class java.util.LinkedHashMap cannot be cast to class learn_mate_it.dev.domain.course.application.dto.response.CourseListDto (java.util.LinkedHashMap is in module java.base of loader 'bootstrap'; learn_mate_it.dev.domain.course.application.dto.response.CourseListDto is in unnamed module of loader 'app')
at learn_mate_it.dev.domain.course.application.service.impl.CourseServiceImpl$$SpringCGLIB$$0.getCourseInfo(<generated>)
at

Redis에 들어간 데이터를 확인해보니, 해당 타입의 정보 없이 데이터만 들어가있었습니다.

그래서 역직렬화 할 때, 타입 정보가 없으니 가장 만만한 LinkedHashMap으로 만든 후, 이를 courseListDto로 만들려다가 ClassCastException이 발생한 것입니다.

따라서, 타입 정보를 Redis에 같이 저장해야 역직렬화 문제를 해결할 수 있습니다.

5. 시도 3 - 타입 정보 저장

우선, 시도 1에서 추가한 dependency 대신 .registerKotlinModule()를 이용해 코틀린 모듈을 명시하도록 수정했습니다.

그리고 activateDefaultTyping()를 이용해 해당 타입의 정보를 같이 명시하도록 설정했습니다.

수정된 RedisConfig의 objectMapper 부분은 다음과 같습니다.

val objectMapper = ObjectMapper()
            .registerKotlinModule()
            .activateDefaultTyping(
                BasicPolymorphicTypeValidator.builder()
                    .allowIfBaseType(Any::class.java)
                    .build(),
                ObjectMapper.DefaultTyping.NON_FINAL,
                JsonTypeInfo.As.PROPERTY
            )

다시 실행해보니 또 SerializationException이 발생했습니다! ㅎㅎ

org.springframework.data.redis.serializer.SerializationException: Could not read JSON:Unexpected token (START_OBJECT), expected START_ARRAY: need Array value to contain `As.WRAPPER_ARRAY` type information for class java.lang.Object
 at [Source: REDACTED (`StreamReadFeature.INCLUDE_SOURCE_IN_LOCATION` disabled); line: 1, column: 1]
at org.springframework.data.redis.serializer.GenericJackson2JsonRedisSerializer.deserialize(GenericJackson2JsonRedisSerializer.java:305)

타입 정보를 이용해 역직렬화 하라고 명시했음에도, 데이터를 저장할 때 @class와 같은 타입 정보가 저장되지 않아 역직렬화가 실패한 것으로 보입니다.

저는 data class 타입의 dto를 사용하고 있었는데, 코틀린은 data class를 final로 취급합니다.

그래서 config의 ObjectMapper.DefaultTyping.NON_FINAL <- 이 부분 때문에 dto class의 타입 정보가 들어가지 않았습니다.

해당 문제를 해결하기 위해, 아래와 같은 방법을 고려했습니다.

*1. DefaultTyping의 타입 완화 2. data class -> class로 변환 *

1번에서 DefaultTying을 EVERYTHING으로 바꾸는 것을 고려했습니다. 그런데 deprecated되었다고 해서 대신 NON_FINAL_AND_ENUM 으로 변경하고 2번 방법을 채택하기로 했습니다.

6. 해결 - data class -> open class

최종적으로 리턴할 dto의 타입을 open class로 변환하면서 문제가 해결되었습니다. 코틀린은 class도 내부적으로 final로 취급하기 때문에 open 키워드를 붙여주었습니다.

최종 Redis Config의 코드는 다음과 같습니다.

@Configuration
class RedisConfig {

    @Bean
    fun cacheManager(connectionFactory: RedisConnectionFactory): RedisCacheManager {
        val objectMapper = ObjectMapper()
            .registerKotlinModule()
            .activateDefaultTyping(
                BasicPolymorphicTypeValidator.builder()
                    .allowIfBaseType(Any::class.java)
                    .build(),
                ObjectMapper.DefaultTyping.NON_FINAL_AND_ENUM,
                JsonTypeInfo.As.PROPERTY
            )

        val jsonSerializer = GenericJackson2JsonRedisSerializer(objectMapper)

        val cacheConfig = RedisCacheConfiguration.defaultCacheConfig()
            .serializeKeysWith(RedisSerializationContext.SerializationPair.fromSerializer(StringRedisSerializer()))
            .serializeValuesWith(RedisSerializationContext.SerializationPair.fromSerializer(jsonSerializer))
            .entryTtl(Duration.ofDays(1))

        return RedisCacheManager.RedisCacheManagerBuilder
            .fromConnectionFactory(connectionFactory)
            .cacheDefaults(cacheConfig)
            .build()
    }
}

4. 성능 테스트

간단하게 캐시를 도입하기 전과 이후의 조회 성능을 로컬에서 JMeter을 이용해 테스트해봤습니다. DB의 Row는 약 24000개입니다.

해당 API를 위한 조회 쿼리는 아래 포스팅과 같이 이미 인덱스가 붙은 상태입니다. https://velog.io/@dooo_it_ly/DB-PostgreSQL-Partial-Index로-쿼리-성능-개선하기

1. 캐시 도입 이전

동시에 5000명이 동시에 요청을 보낼 때의 시간 지표 평균 요청 처리 시간 : 150ms 최소 요청 처리 시간 : 2ms 최대 요청 처리 시간 : 940ms 에러 발생 확률 : 0%

2. 캐시 도입 이후

동시에 5000명이 동시에 요청을 보낼 때의 시간 지표 평균 요청 처리 시간 : 30ms 최소 요청 처리 시간 : 1ms 최대 요청 처리 시간 : 254ms 에러 발생 확률 : 0%

1. File

• byte 단위의 linear한 배열
• 메모리와 다르게 persistent함
• 읽고 쓸 수 있음
• 일반파일, 디렉토리, 링크, 특수파일

2. File System

• OS가 File을 관리하고 디스크 상에 구성하는 방식

2. File의 유형

1. 일반 파일

• 텍스트, C언어 소스 코드, 쉘 스크립트, 바이너리 프로그램
• 모든 것은 파일로 취급됨

2. Directory

• 디렉토리의 이름 + 파일 및 디렉토리에 대한 포인터를 가진 파일
• 파일의 이름과 inode 번호 목록만 가지고 있음
  • <user가 읽을 수 있는 파일이름, 시스템이 읽을 수 있는 파일이름>
• 파일의 경로, 이름이 저장되는 유일한 장소임
• dir은 서로 중첩될 수 있음

3. Link

1. Hard Link

• 두 path name은 동일한 inode number를 사용함
  • 하나의 데이터에 여러 개의 이름을 붙인다
  • a, b 파일이 hard linked 되었다면 두 파일은 동일함
• 만들 때마다 inode의 reference count가 하나씩 증가함
• dir에 대해서 link할 수 없음 - 순환 구조 방지

🕹️ ln origin hardlink

1. origin이 가리키는 inode number을 확인 → 30
2. hardlink라는 새로운 경로 생성
3. 해당 경로가 30번 inode를 가리키도록 directory entry에 추가함
4. inode의 reference count를 1 증가시킴
5. ls -li → reference count가 2

2. Soft / Symbolic Link

• second path name을 가리킴
  • 원본 파일의 경로 정보
• dangling reference
• 다른 parent를 가짐
• dir에 대해서 link할 수 있음
• 파일 타입 = l
• inode가 아닌 경로를 이용함
  • 서로 다른 하드 드라이브, 파티션 간에도 링크 가능
  • 하드 링크는 동일한 파티션(FS) 내에서만 가능함

🕹️ ln -s /path/to/origin softlink

1. softlink라는 새로운 파일을 생성함
2. origin을 가리키는 inode와는 별개의 다른 inode number을 할당받음
3. softlink 파일의 내용은 origin의 경로 이름으로 저장됨 ("/path/to/origin")

💡 사용자가 심볼릭 링크를 열려고 하면?

1. 파일의 타입 읽음
2. l이므로 해당 파일의 내용을 읽음
3. 내용 == 원본 파일의 경로이므로, 경로에 있는 파일을 open

3. File의 이름

1. inode number

• inode : 파일에 대한 정보를 저장하는 구조체
• 각 파일은 하나의 inode number를 가지며, 이는 파일 시스템 내에서 unique함
  • 동일한 파일 시스템에서 서로 다른 파일이 같은 inode number을 가진다면 link를 이용한 것임
  • 다른 파일 시스템에서는 서로 다른 파일의 inode number가 같을 수 있음
• 파일 시스템은 파일의 이름이 아닌 inode number을 이용함
• 파일과 inode 간의 연결을 삭제하고, inode를 재사용할 수 있음

2. path

• 문자열로 파일의 주소를 나타냄
• inode number보다 친숙함 → 사용자 중심
• directory에 파일의 문자열, 파일의 inode 정보가 맵핑됨
• 경로는 tree 형태의 계층적 구조로 저장됨

🏃 /bar/file.txt 파일을 찾는 과정

1. 보통 1번 혹은 2번 inode는 root inode로 지정됨 (FS마다 상이)
2. 2번 inode를 읽고 해당하는 데이터 블락을 읽음
3. / directory의 엔트리에서 bar에 해당하는 inode number 찾음 (8)
4. 8번 inode를 읽고 해당하는 데이터 블락을 읽음
5. bar directory의 엔트리에서 file.txt에 해당하는 inode number 찾음 (15)
6. 15번 inode를 읽고 해당하는 데이터 블락을 읽음
7. file.txt의 정보를 읽음!

3. file descriptor

• path는 final node를 찾기 위해 traval해야 하기 때문에, 이 횟수를 한 번으로 줄이고자 함
• file descriptor을 open하고, fd에 inode에 대한 포인터와 offset을 저장함
  • disk 대신 fd를 이용해 I/O 작업을 수행 → cost 감소

4. Disk 공간 할당

1. Contiguous Allocation

• disk의 연속된 sector에 각 파일을 할당함
• meta data
  • 시작 블록
  • 파일 크기
• OS가 free space를 찾아 할당함
• IBM OS/360
• 장점
  • sequential access 비용이 적음
  • overhead 적음
• 단점
  • external fragmentation이 많이 발생함
  • 빈 공간을 찾아 할당하는 과정이 비효율적일 수도 있음

2. Small # of Extent

• 파일 별로 연속된 region을 여러 개 할당함

• meta data

  • 각 extent를 나타내는 entry를 가지는 array
  • 각 entry : 시작 블록, 파일 크기

• 장점

  • sequential access 비용이 적음
  • overhead 적음
  • 1번 방식보다 fragmentation 완화

• 단점

  • 로그와 같이 계속해서 확장하는 파일을 담기는 어려움

  • external fragmentation

    → Linked Allocation / Indexed Allocation으로 개선

3. Linked Allocation

• 고정된 크기의 블락 단위로 linked-list 구조 할당
• meta data
  • head의 위치
  • 다음 블락을 가리키는 포인터
• TOPS-10, Alto

4. File Allocation Table

• linked allocation의 확장
  • FAT 테이블에 모든 파일에 대한 linked list 정보를 저장함
• meta data
  • 파일의 첫 번째 블락 위치

🏃 file.txt를 읽는 과정

1. 디렉토리를 뒤져서 file.txt 항목을 찾아 시작 블록 번호(4)를 찾음
2. 4번 블록을 읽고 FAT[4]를 확인 해 다음 읽을 블록 번호(9)를 찾음
3. 9번 블록을 읽고 FAT[9]를 확인
4. FAT[9]가 EOF라면 파일을 다 읽었음을 확인

• 장점

  • linked list의 매번 따라가야 하는 문제를 개선 (look up)
  • 호환성이 좋음

• 단점

  • 한 번 읽을 때마다 look up 두 번 소요

    • FAT를 메모리에 cache해서 개선 가능

  • 내부 단편화

  • FAT에 의존하게 됨

  • random access 불가

    → Indexed Allocation으로 개선

5. Indexed Allocation

• 고정된 크기의 블락 단위 할당
• meta data
  • index block (inode)
  • block pointer를 가지는 고정된 크기의 배열
    • 이 배열은 파일이 생성될 때 공간이 할당됨
• 디렉토리 엔트리는 인덱스 블록의 주소를 가리킴 (name-inode num mapping)

🏃 file.txt를 읽는 과정

1. 디렉토리를 뒤져서 file.txt 의 디렉토리 엔트리를 찾아 연결된 inode number(3) 찾음
2. 3번 inode를 읽어 그 안에 있는 포인터 배열을 찾음 [10, 5, 22]
3. 10번 → 5번 → 22번 순서대로 블락을 읽어 데이터를 읽음

• 장점

  • external fragmentation x
  • random access 성능이 좋음
    • inode만 읽으면, 포인터 배열을 이용해 원하는 블록 주소로 바로 점프 가능
  • 파일 크기 키울 수 있음
    • 빈 블록 찾아서 주소 할당하고 포인터 배열에 블락 주소 append

• 단점

  • meta data의 overhead가 큼

    • 모든 파일은 인덱스 블락 하나를 반드시 할당받아야 함

  • 파일 크기 제한

    • 인덱스 블락 하나에 저장할 수 있는 포인터 개수가 한정되어 있음

      → Multi-level Indexing으로 개선

6. Multi-level Indexing

• indexed allocation의 변형
  • 필요에 따라 block 계층을 동적으로 할당함
• 최대 $n ^{indirect 개수}$개 사용 가능
• 12개의 포인터는 맨 처음 블락에 직접 저장함 (데이터 블락 가리킴)
  • 13번째부터는 인덱스 블락을 가리키는 인덱스 블락을 가리킴 → 단일 간접
• meta data
  • 포인터 개수는 FS마다 상이함 (아래 예시는 리눅스 EX2 기준)
  • 직접 블록 12개
    • 초기에 static하게 할당됨
  • 단일 간접 블록
    • 13번째 포인터가 필요할 때 동적으로 할당됨
    • 인덱스 블록, 즉 포인터 배열을 가리킴
  • 이중 간접 블록
    • 14번째 포인터가 필요할 때 동적으로 할당됨
    • 인덱스 블록을 가리키는 인덱스 블록을 가리킴
  • 삼중 간접 블록
• UNIX FFS-based file system, ex2, ex3
• 장점
  • 불필요한 포인터에 대한 낭비가 없음
  • 빠른 접근
• 단점
  • indirect block 포인터를 계산하기 위한 disk access 횟수가 커짐
    • 메모리 캐시 도입 시 속도 개선 가능

5. File System의 구조

1. Super Block

• 파일 시스템의 기본적인 크기나 형태에 대한 정보를 저장함
• 파일 시스템은 해당 블록의 정보를 이용해 파일 시스템을 활용하고 유지함
  • block size
  • inode 개수
  • root(/)의 inode number
• 해당 sector에 대해 오류가 뜨면 해당 디스크는 사용할 수 없음
  • 나머지 정보 중 읽을 수 있는 정보를 읽어 rebuild하면 recovery 일부 가능

2. Bitmap

• Block Bitmap
  • 블록의 할당 상태를 나타냄
• inode Bitmap
  • inode의 할당 상태를 나타냄

3. inode

• 파일에 대한 정보를 저장하는 구조체
• 고유 number를 가지고, 이는 file system 내에서 unique함
• 보통 256byte 단위
  • disk block 크기가 4KB라면 한 block에 16개 들어감
• 삭제 후, 재사용 가능
• ls -i

4. Data Block

• 데이터를 저장함

6. File API

1. Create

/etc/file.txt

1. root inode Read
2. root data Read
   • / directory entry에서 etc directory의 inode number 확인
3. etc inode Read
4. etc data Read
   • file.txt라는 이름이 이미 중복되어 있는지 확인
5. inode bitmap Read
   • 빈 inode를 찾음
6. inode bitmap Write
   • 빈 inode에 대한 정보 작성
7. etc data Write
   • file inode에 대한 경로 + inode directory entry 추가
8. file inode Read
   • 기존 invalid한 데이터가 남아있지 않은지 확인
9. file inode Write
   • 파일 정보 작성
10. etc inode Write
    • etc data의 파일이 수정되었으므로, updated time 수정

2. Open

1. root inode Read
2. root data Read
   • etc의 inode number 확인
3. etc inode Read
4. etc data Read
   • file의 inode number 확인
5. file inode Read

3. Write

1. file inode Read
2. data bitmap Read
3. data bitmap Write
4. file data Write
5. file inode Write

4. Read

1. file inode Read
2. file data Read
3. file inode Read
   • last accessed time update

5. Close

• disk상의 수행은 없음
• file descriptor close

AppStore 👉 https://apps.apple.com/kr/app/learnmate-%EB%9F%B0%EB%A9%94%EC%9D%B4%ED%8A%B8/id6753644353

1. 문제 상황

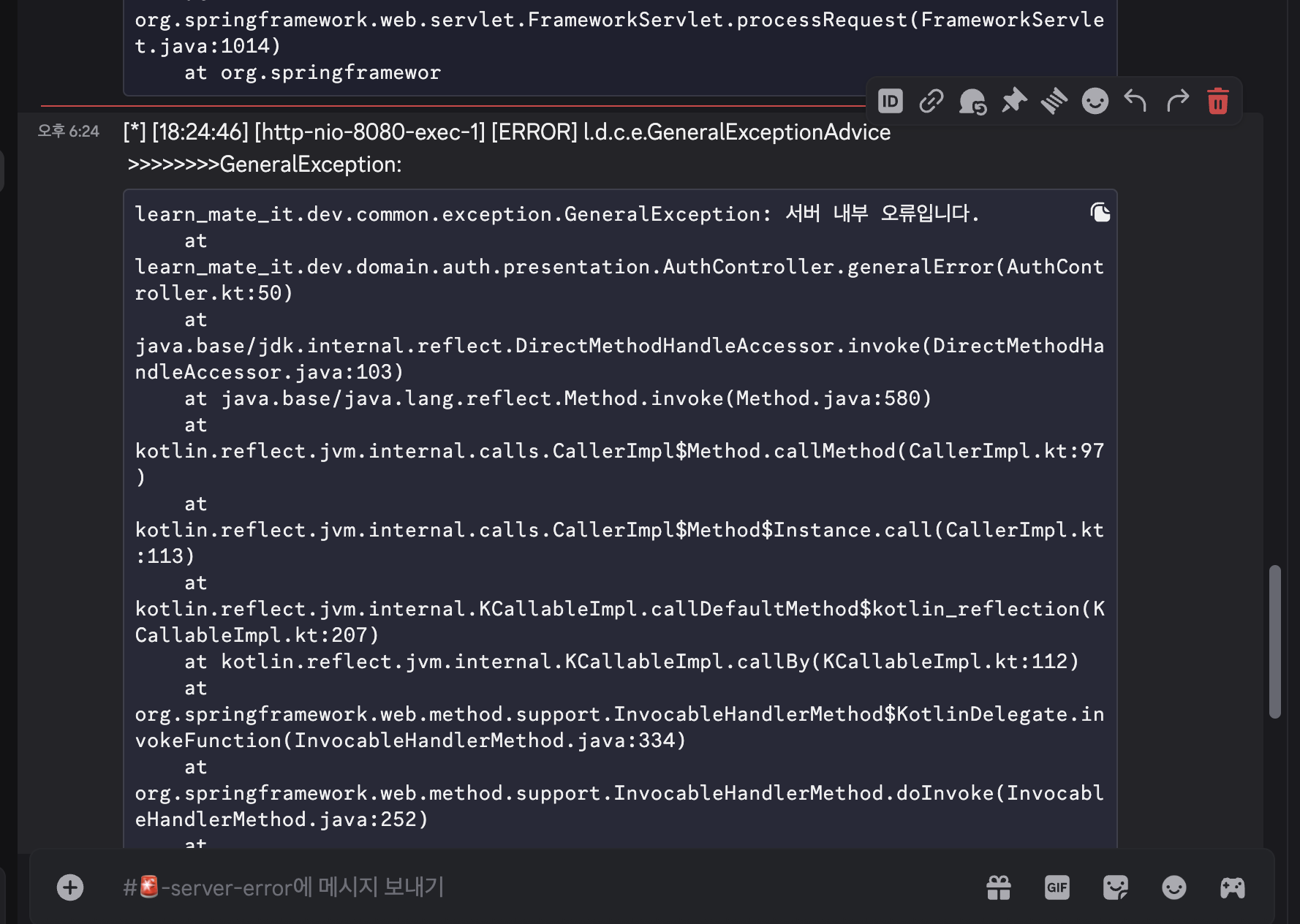

개발을 마치고, 스토어에 배포해 운영하던 중, 회원가입 로직 중 이메일 인증 단계에서 Exception log가 발생하는 것을 확인했습니다.

1. 기존 로직

기존 메일 인증 로직은 다음과 같습니다.

1. email을 받아 해당 email 주소를 가지고 있는 entity가 있는지 조회
2. 없으면 새로 생성, 있으면 해당 entity 사용
3. code 생성 후 entity 필드값 업데이트 및 저장
4. confirm 요청이 올 경우, 1번 수행
5. 해당 entity에 저장된 code와 동일한지 확인 + 유효시간 5분 확인
6. 코드가 동일하고 유효하다면 인증 성공

관련 코드는 다음과 같습니다.

    @Transactional
    override fun sendVerificationCodeToEmail(email: String) {
        val code = createVerificationCode()
        val verification = emailVerificationRepository.findByEmail(email)
            ?: EmailVerification(email, code)

        verification.updateCode(code)
        emailVerificationRepository.save(verification)

        emailSendService.sendEmail(email, code)
    }

    @Transactional
    override fun confirmEmailVerificationCode(email: String, code: String) {
        val verification = getEmailVerificationByEmail(email)

        if (verification.isExpired()) {
            throw GeneralException(ErrorStatus.EXPIRED_EMAIL_VERIFICATION_CODE)
        }

        if (verification.code != code) {
            throw GeneralException(ErrorStatus.INVALID_EMAIL_VERIFICATION_CODE)
        }

        verification.verify()
    }

2. 문제점

유저들의 피드백과 DB를 확인해본 결과, 발견된 문제점은 다음과 같습니다.

1. 유저가 요청을 동시에 여러 번 반복하거나 쓰레드 간 경쟁 상태가 일어날 경우, 앞선 조건을 만족하지 않는 상황이 발생함
   • 즉, 동일한 email에 대해 2개 이상의 entity가 save되는 경우가 생김
   • 1번에서 entity를 조회할 때 2개 이상의 entity가 조회되어 Exception이 발생하며, 인증 실패
2. 메일 전송 로직이 entity 저장 로직과 같은 트랜잭션 내에 존재
   • response time이 길어짐
   • 쓰레드 점유 시간이 불필요하게 길어짐
   • 정합성 보장이 어려움

1번 상황에 대한 흐름을 도표로 그려보면 다음과 같습니다.

2. 해결방안

위의 문제를 해결하기 위해 아래 세 가지 해결방안을 도입했습니다.

1. Unique 칼럼 지정

동일한 email 주소에 대해 여러 개의 레코드가 생기는 문제를 방지하고자, EmailVerification entity의 email 칼럼을 unique로 지정했습니다.

@Column(nullable = false, unique = true)
    val email: String,

혹은 PostgreSQL에 아래 쿼리를 이용해 직접 설정을 할 수도 있습니다.

ALTER TABLE email_verification
ADD CONSTRAINT uk_email_verification_email UNIQUE (email);

2. 메일 전송 로직 트랜잭션 분리

Event, Listener을 이용해 저장 로직과 메일 전송 로직 분리했습니다.

@Transactional
    override fun sendVerificationCodeToEmail(email: String) {
        ...

        verification.updateCode(code)
        emailVerificationRepository.save(verification)

        // entity 저장 및 업데이트 이후 메일 전송 이벤트 발행
        applicationEventPublisher.publishEvent(EmailSendEvent(email, code))
    }

리스너가 이벤트를 받아 메일 전송 로직을 호출하도록 위임하여 로직을 분리했습니다. TransactionPhase.AFTER_COMMIT을 이용해 entity 저장, 즉 커밋이 완료된 후 메일 전송되도록 보장합니다.

data class EmailSendEvent(
    val email: String,
    val code: String
)

@Component
class EmailSendListener(
    val emailSendService: EmailSendService
) {

    @Async
    @TransactionalEventListener(phase = TransactionPhase.AFTER_COMMIT)
    fun handleEmailSendEvent(event: EmailSendEvent) {
         // 이메일 전송 로직 호출
        emailSendService.sendEmail(event.email, event.code)
    }

}

리스너에 @Async 이용해 메일 전송 쓰레드를 별도로 분리하여 응답시간 단축했습니다. 해당 기능을 사용하기 위해서는 Config 파일을 추가로 작성해야 합니다.

@Configuration
@EnableAsync
class AsyncConfig: AsyncConfigurer {

    override fun getAsyncExecutor(): Executor {
        val executor = ThreadPoolTaskExecutor()

        val coreCount = Runtime.getRuntime().availableProcessors()
        executor.corePoolSize = coreCount // 기본 스레드 수
        executor.maxPoolSize = coreCount * 2  // 최대 스레드 수
        executor.queueCapacity = 10

        executor.setThreadNamePrefix("EmailAsync-")
        executor.initialize()
        return executor
    }
}

3. 비관적 락 (WRITE LOCK) 적용

경쟁상태를 방지하고자 Repository에서 email 주소를 이용해 entity를 찾는 함수에 @Lock(LockModeType.PESSIMISTIC_WRITE) 추가했습니다.

interface EmailVerificationRepository: JpaRepository<EmailVerification, Long> {
    @Lock(LockModeType.PESSIMISTIC_WRITE)
    fun findByEmail(email: String): EmailVerification?
}

락을 적용함에 따라, 이메일 인증 entity를 조회하고 save하는 과정은 아래 흐름과 같이 개선되었습니다.

위의 세 가지 방법들을 적용한 이후, Race Condition을 해결하고, 메일 전송에 대한 Response Time을 단축시킬 수 있었습니다.

동시성을 제어하는 방법에는 아주 여러가지 다양한 방법이 있으나, 이번에는 DB에서 데이터의 동시성을 컨트롤하는 MVCC에 대해 알아보고자 합니다.

1. MVCC?

• Multi-Version Concurrency Control
• Lock을 이용한 동시성 제어 방법은 로직이 복잡하며 오버헤드가 많이 든다는 단점이 있음
  • → lock을 이용하지 않고 동시성을 제어하고자 함
• 각 트랜잭션의 격리 수준을 이용
• 작동 방식 표준이 존재하지 않아 DB마다 상이함
• 특정 시점에 존재했던 데이터의 스냅샷을 이용해 작동함
  • 트랜잭션은 실행 기간에 관계없이 데이터를 일관되게 볼 수 있음
  • 트랜잭션마다 동일한 테이블에서 다른 데이터를 동시에 볼 수 있음
  • 하나의 레코드에 대해 다양한 버전이 존재하게 됨
• 잠금 없는 읽기를 수행할 수 있게 됨
• READ COMMITTED, REPEATEABLE READ 격리 수준에서만 작동함

2. InnoDB의 MVVC 구현 방식

ID 할당

• 트랜잭션이 시작된 후 데이터를 처음 읽을 때 id 할당

UPDATE

• 트랜잭션 내에서 레코드를 수정, 삭제하면 커밋 여부와 관계없이 버퍼풀은 변경된 내용으로 업데이트됨
• 기존 내용은 언두 로그에 언두 레코드로 기록됨
  • 트랜잭션의 롤백 포인터가 해당 언두 레코드를 가리킴
  • 언두 로그는 변경 내용을 되돌리는 방법을 설명함
  • 리두 로그 처리됨
  • 트랜잭션이 롤백을 해야 할 경우, 해당 포인터를 이용해 레코드를 복구함

💡 RollBack 언두 영역의 레코드를 버퍼 풀로 복구 언두 영역의 내용을 더 필요로 하는 트랜잭션이 없다면 언두 영역의 내용 삭제

SELECT

• 레코드의 transaction id와 읽기를 요청한 트랜잭션의 읽기 뷰를 비교함
• 변경된 트랜잭션이 아직 커밋되지 않은 경우, 요청한 트랜잭션이 볼 수 있는 트랜잭션 id에 도달할 때까지 언두 로그 레코드를 추적해서 적용함
  • 롤백 포인터를 추적해서 언두 로그 체인을 거슬러 올라감

DELETE

• 레코드의 info flags에서 deleted 비트를 설정함 → soft delete
• 언두 로그에 remove deleted mark 기록
• 이후 purge thread가 어떤 트랜잭션도 참조하지 않는 언두 로그 공간과 마크된 레코드를 물리적으로 제거함

Reference

• MySQL 성능 최적화
• Real MySQL

• 동시에 여러 트랜잭션을 수행할 때, 다른 트랜잭션에서 변경하거나 조회하는 데이터를 볼 수 있도록 허용할지 말지를 결정함
• 격리 수준이 낮을 수록 동시성이 높아지고 오버헤드가 줄어드나, 일관성이 떨어짐

READ UNCOMMITTED

• 커밋되지 않은 트랜잭션의 결과를 볼 수 있음
• 성능이 좋지 않기 때문에 실제로 거의 사용되지 않음
• 정합성 측면에서 문제가 많음

👀 Dirty Read 커밋되지 않은 데이터를 읽음

READ COMMITTED

• MySQL을 제외한 대부분 DB의 기본 격리 수준
• 트랜잭션이 시작된 후 커밋된 트랜잭션으로 인한 변경 사항 확인 가능
• fuzzy read
• 커밋될 때까지의 변경 사항은 다른 사람에게 표시되지 않음

👀 Nonrepeatable Read 동일한 명령문을 두 번 실행했을 때 다른 데이터를 볼 수도 있음

REPEATABLE READ

• MySQL의 기본 트랜잭션 격리 수준
• 트랜잭션이 레코드에 최초로 접근하기 전에 커밋된 데이터만 확인 가능
• 트랜잭션이 읽는 모든 행이 동일한 트랜잭션 내에서 후속 읽기에서 동일하게 보이도록 함

👀 Phantom Read 동일한 트랜잭션에서 동일한 값에 대해 여러 번 조회 쿼리를 수행했을 때, 존재하던 레코드가 사라지거나 없어지는 현상
조회쿼리를 수행하는 과정에서 다른 트랜잭션에서 레코드 insert / delete를 수행하고 커밋했을 경우, 해당 내용이 반영됨

SERIALIZABLE

• 트랜잭션이 충돌하지 않도록 강제로 트랜잭션을 정렬함 → 팬텀 리드 해결
• 읽는 모든 행에 잠금 설정
  • 먼저 레코드를 읽은 트랜잭션이 종료되기 전에 다른 트랜잭션에 해당 레코드에 대해 커밋하지 못하게 강제함

💡 MySQL의 Repeatable read 수준에서는 Phantom Read가 발생하지 않는다!

• MySQL의 기본 격리 수준은 Repeatable read이며, 해당 격리 수준은 Phantom read가 발생할 수 있으나, mysql은 MVCC 덕분에 발생하지 않음
• MySQL은 MVCC를 이용해 값을 업데이트 할 경우, 언두로그에 기존 내용을 기록함
• 다른 트랜잭션은 레코드가 아니라 언두로그의 내용을 조회하기 때문에 일관성 있는 데이터를 확인할 수 있음
• SELECT … FOR UPDATE 문을 수행할 경우, 예외적으로 phantom read가 발생할 수 있음
  • 변경 쿼리처럼 exclusive lock을 거는데, 언두 레코드에는 락을 걸 수 없어 실제 레코드에 락을 걸고 실제 레코드값을 가져오게 됨

해당 포스팅은 오라클 성능 고도화 원리와 해법2의 내용을 기반으로 작성되었습니다.

1. Index의 구조

Index의 Scan에 대해 언급하기 전에, 기본적인 Index의 구조에 대해 알아봅시다.

• root block, branch block, leaf block으로 구분
• root, branch block
  • key value와 하단 노드의 data block address를 가짐
• leaf block
  • 인덱스 key col과 실제 테이블의 레코드 주소인 rowid를 가짐
  • 항상 key col을 기준으로 정렬되어 있음 → range scan 가능
  • key col이 동일할 경우 rowid를 기준으로 정렬됨

위의 구조에 나타난 lmc는 key value를 가지지 않는 특별한 엔트리로, 가장 왼쪽에 위치한 블럭을 뜻합니다.

또한, 인덱스를 탐색하기 위해서는, 수직적 탐색과 수평적 탐색 단계가 필요합니다.

인덱스의 root block에서부터 시작해, branch block를 거쳐 탐색에 적절한 leaf block을 찾아 내려가는 과정을 수직적 탐색, 해당 leaf block을 시작으로 좌우로 스캔해 적절한 record를 찾는 과정을 수평적 탐색이라고 칭합니다.

2. Index Range Scan

• root block에서 leaf block까지 수직적으로 탐색한 후 leaf block을 필요한 범위만 스캔하는 방식
• B*Tree index의 가장 일반적이고 정상적인 액세스 방식
• Range를 얼마나 줄이는지, table access 횟수를 얼마나 줄일 수 있는지가 튜닝의 핵심임
• 인덱스를 구성하는 선두 컬럼이 조건절에 사용되어야 함
  • 그렇지 않다면 옵티마이저는 Table full scan을 선택함
  • 정렬을 생략하거나 I/O를 보다 줄일 수 있다면 Index full scan을 사용함
• 결과집합은 인덱스 컬럼 순으로 정렬된 상태임
  • order by 처리 생략하거나 min, max 값을 빠르게 가져올 수 있음

3. Index Full Scan

• 수직적 탐색없이 leaf block을 처음부터 끝까지 수평적으로 스캔하는 방식
• 보통 최적의 인덱스가 없을 경우 선택됨
• 실제로는 첫 번째 leaf block으로 찾아가기 위한 수직적 탐색이 일어남 (실질적인 탐색은 X)

4. Index Unique Scan

• 수직적 탐색만으로 데이터를 찾는 스캔 방식
• unique index를 이용해 = 조건으로 탐색하는 경우 작동함
• unique index가 존재하는 칼럼에 대해서는 DBMS 차원에서 정합성이 관리됨
  • 따라서 =을 이용해 데이터를 찾으면 그 뒤에는 데이터가 없음이 보장됨으로 바로 스캔을 멈출 수 있음
• Range Scan으로 처리되는 경우
  • =이 아닌 범위검색 조건(between, 부등호, like)일 경우
  • unique index가 결합 인덱스인데 일부 컬럼에 대해서만 검색할 경우

보통 index를 제대로 타기 위해서는 index를 구성하는 선두 컬럼이 조건절에 명시되어야 효과적으로 범위가 필터링되어 제 성능을 발휘합니다. 선두 컬럼이 명시되지 않을 경우 옵티마이저는 인덱스 대신 풀스캔을 택하곤 하죠.

하지만 오라클에서 선두 컬럼이 조건절에 사용되지 않았을 때도 인덱스를 활용할 수 있도록 새로운 방법을 선보였습니다.

5. Index Skip Scan

• 인덱스를 구성하는 선두 컬럼이 조건절에 사용되지않았을 때도 인덱스를 활용하는 스캔 방식
• root, branch block에서 읽은 컬럼 정보를 이용해 해당 레코드를 포함할 가능성이 있는 leaf block을 골라서 access함
• 조건절에 빠진 인덱스 선두 컬럼의 Distinct value 개수가 적고 후행 컬럼의 Distinct value 개수가 많을 때 유용함

(성별, 연봉)으로 구성된 인덱스가 다음과 같이 구성되어있다고 가정해봅시다.

먼저, 아래 쿼리와 같이 인덱스에 나타나는 모든 칼럼이 조건절에 존재했을 때를 가정해봅시다.

select * from 사원 where 성별 = '남' and 연봉 between 2000 and 4000;

위와 같은 쿼리를 수행하기 위해, Index Range Scan이 아래 순서대로 진행될 것입니다.

1. root block의 레코드를 확인해 성별이 남이고 연봉이 조건을 만족하는 첫 번째 레코드를 찾음
2. 3번 레코드의 DBA를 이용해 3번 leaf block으로 이동함
3. Range Scan을 하며 leaf block을 순회하다가, 조건이 만족하지 않는 레코드를 만나면 스캔을 멈춤

두 번째로, 아래 쿼리와 같이 인덱스를 구성하는 선두 컬럼이 조건절에 존재하지 않을 때를 가정해봅시다.

select * from 사원 where 연봉 between 2000 and 4000;

1. 1번 leaf block을 방문함 연봉 조건은 부합하지 않으나, ‘남’보다 작은 성별이 존재할 가능성이 있기 때문
2. 3번 leaf block을 방문함 연봉 조건이 부합함
3. 5번 leaf block을 방문함 연봉 조건은 부합하지 않으나, ‘남’과 ‘여’ 사이에 다른 성별이 존재할 가능성이 있기 때문
4. 6번 leaf block을 방문함 연봉 조건이 부합함
5. 9번 leaf block을 방문함 연봉 조건은 부합하지 않으나, ‘여’보다 큰 성별이 존재할 가능성이 있기 때문

이렇듯, Index Skip Scan은 다른 Scan방식처럼 수평적 탐색을 하지 않고, 상위 block에서 다음으로 이동할 leaf block을 결정합니다. 이 때, 첫 번째, 마지막 leaf block은 반드시 방문합니다.

6. Index Fast Full Scan

• 인덱스 트리 구조를 무시하고 segment 전체를 multiblock read 방식으로 스캔하는 방식
• Index Full Scan보다 빠름

아래는 논리적 순서로 배치된 블록 구조입니다. Index Full Scan의 경우, root → branch1 → leaf1 → … → leaf8 순서대로 블록을 읽어들입니다.

위의 구조를 물리적 순서로 다시 배치한 블록 구조입니다. Index Fast Full Scan의 경우, leaf1 → leaf2 → leaf8 → leaf3 → leaf7 → leaf6 → leaf4 → leaf5 순서대로 블록을 읽어들입니다.

이 과정에서 root, branch1도 읽어들이나, 결과적으로 필요하지 않은 블록이므로 버리게 됩니다.

• 디스크로부터 대량의 인덱스 블록을 읽어야 하는 경우 유용함
• leaf node의 양방향 연결 리스트를 이용하지 않기 때문에 결과값이 정렬되어 있지 않음
• 사용되는 모든 컬럼이 인덱스 컬럼에 포함되어 있을 때만 사용 가능
• 인덱스가 파티션 되어 있지 않더라도 병렬 쿼리가 가능함
• 버퍼 캐시 히트율이 낮아 디스크 I/O가 많이 발생할 때 유리함
• 컬럼 개수가 많아 테이블보다 인덱스 크기가 현저히 작은 상황에서 유리함

7. Index Range Scan Descending

• Index Range Scan과 동일하나, 뒤에서부터 탐색해 내림차순으로 정렬된 결과를 얻는 스캔 방식
• 옵티마이저가 알아서 인덱스를 거꾸로 읽는 plan을 수립함
• max 값을 구하는 경우에도 이용함

쉽게 얘기해 클러스터 인덱스는 실제 데이터를 물리적으로 정렬해 클러스터로 꾸려둔 것이고, 논클러스터 인덱스는 인덱스 페이지를 이용하는 그 외의 것들을 지칭한다고 볼 수 있는데요, 각 인덱스의 특징이 무엇이고 무엇이 다른지 알아보겠습니다.

1. 클러스터 인덱스

1. 특징

• 테이블당 1개만 허용됨
• B-Tree 구조임
• 물리적으로 행을 재배열하며 항상 정렬 상태를 유지함
• 테이블에 PK를 설정할 시, 자동으로 해당 칼럼에 대해 클러스터 인덱스가 만들어짐
• 리프 페이지로 데이터 페이지를 가짐
• 따라서 논클러스터 인덱스보다 조회 속도가 빠르나, 입력, 수정, 삭제의 속도는 느림
• 인덱스 페이지를 따로 만들지 않으므로, 논클러스터 인덱스보다 차지하는 용량이 적음

2. 유용한 경우

• 테이블 데이터가 자주 업데이트되지 않고, 조회가 더 많이 일어나는 경우
• 값이 물리적으로 정렬되어 있기 때문에, Between같이 범위 값을 반환하거나 Order by같이 정렬하는 쿼리와 함께 사용하면 성능이 좋음

2. 논클러스터 인덱스

1. 특징

• 테이블당 약 240개가 허용됨
• 로그 파일에 인덱스 페이지가 저장됨
  • 즉, 실제 데이터가 저장된 곳(Heap)과 인덱스 페이지는 별도의 공간에 존재함
• 레코드의 물리적 행을 정렬하지 않고, 인덱스 페이지만 정렬함
  • 즉, 실제 데이터는 클러스터 인덱스와 다르게 정렬되어 있지 않음
• 리프 페이지는 데이터 페이지가 아닌, 데이터 페이지의 위치를 나타내는 포인터(RID)임
• 따라서 클러스터 인덱스보다 조회 속도는 느리나, 입력, 수정, 삭제의 속도는 빠름
• 인덱스 페이지를 생성하기 때문에 클러스터 인덱스에 비해 차지하는 용량이 큼

👀 RID?

• Row Id
• DB에서 데이터가 가진 실제 주소
• 데이터를 구분할 수 있도록, 모든 데이터는 유니크한 주소를 가지고 있음

2. 유용한 경우

• 데이터가 조회보다는 업데이트가 더 많이 일어나는 경우

이렇듯, 클러스터 인덱스와 논클러스터 인덱스는 데이터 구조뿐만 아니라, 데이터에 접근하는 과정도 상이합니다.

클러스터 인덱스는 데이터에 바로 접근할 수 있는 반면, 논클러스터 인덱스는 목차에서 해당 페이지의 번호를 찾아 데이터에 접근하는 단계가 더 필요하죠.

인덱스 구조에 대해 공부하는 과정에서 해당 내용에 대해 간단하게 다루어봤는데요, 차차 인덱스, DB 관련 내용을 포스팅해보도록 하겠습니다.👍

1. 로직

구상 중인 FCM 알림 전송 로직은 다음과 같습니다. 알림 소실을 최소화하기 위해 RabbitMQ를 도입하고, 이벤트 발행 로직도 eventListener을 이용해 비동기로 처리할 계획입니다.

1. [클라이언트] 앱 접속 및 가입
2. [클라이언트 → Firebase] FCM 토큰 발급 요청
3. [Firebase → 클라이언트] FCM 토큰 발급
4. [클라이언트 → 서버] FCM 토큰 전달
5. [서버] FCM 토큰 저장
6. [서버] 이벤트 발생
7. [서버 → RabbitMQ] 알림에 필요한 정보 발행
8. [RabbitMQ → 서버] Consumer가 큐를 구독하다가 메시지 가져와 처리
9. [서버] DB에서 FCM 토큰 조회
10. [서버 → FCM] FCM 토큰, 메시지를 FCM 서버에 전송
11. [FCM → 클라이언트] 알림 전송

2. Firebase 설정

1. Firebase SDK

FCM 연결을 위한 Firebase 설정을 해봅시다.

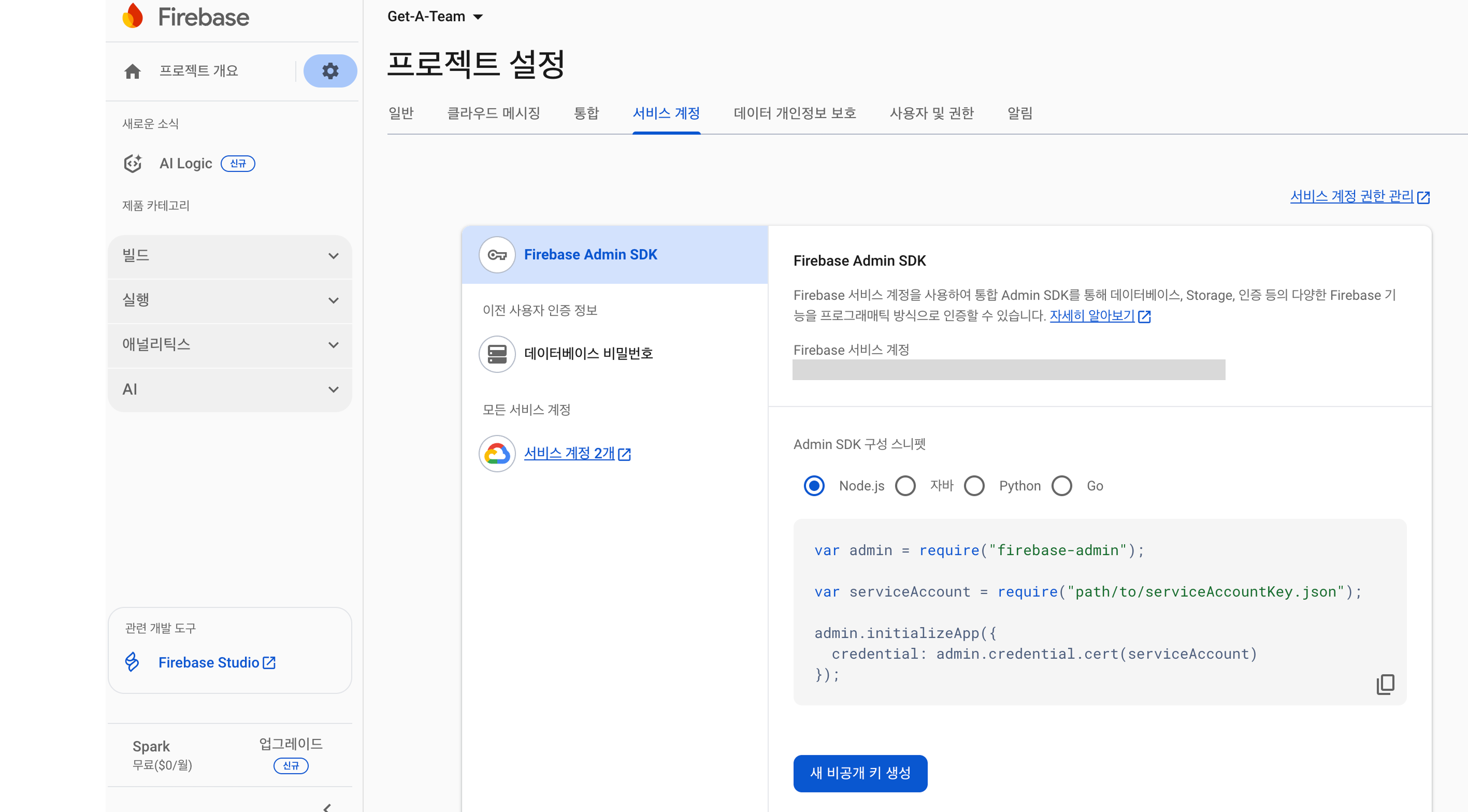

1. 파이어베이스 콘솔로 이동
2. 프로젝트 생성
3. 프로젝트 → 프로젝트 설정 → 서비스 계정

4. 새 비공개 키 생성해 Json 파일 획득

2. FirebaseConfig

1. 의존성 추가

implementation("com.google.firebase:firebase-admin:9.2.0")

2. 위에서 다운로드한 키 파일 인식
   • resource/에 다운로드한 비공개 키 위치
   • application.yml에 키 이름 명시

fcm:
  credentials:
    path: classpath:${FIREBASE_KEY}

3. config 파일 작성

@Configuration
class FirebaseConfig(
    @Value("\${fcm.credentials.path}") private val accountKey: Resource
) {

    @PostConstruct
    fun initialize() {
        try {
            val serviceAccount = accountKey.inputStream

            val options = FirebaseOptions.builder()
                .setCredentials(GoogleCredentials.fromStream(serviceAccount))
                .build()

            if (FirebaseApp.getApps().isEmpty()) {
                FirebaseApp.initializeApp(options)
            }

        } catch (e: Exception) {
            e.printStackTrace()
            throw GeneralException(ErrorStatus.INITIAL_FIREBASE_INTERNAL_SERVER_ERROR)
        }
    }

}

3. FCM Token 관리

1. FCM Token

앞서 계속해서 언급한 FCM Token이란, 사용자의 기기를 구분하기 위한 토큰입니다. 알림을 어떤 기기로 발송할지 구분하기 위해 필요한 정보죠.

2. FCM Token 등록, 삭제

이 FCM Token을 어떻게 관리해야 할까요

우선 User Entity에 FCM Token을 저장할 필드를 생성했습니다.

서비스의 확장성을 고려한다면 Token 테이블을 생성해서 1:N으로 관계를 맺을 수도 있으나, 품이 작은 관계로, 1:1 관계로 간주하고 user에 필드를 생성하는 방향으로 구현했습니다.

@Column
var fcmToken: String? = fcmToken

토큰 등록의 경우, 회원가입 시, 클라이언트로부터 FCM Token을 전달받아 entity에 함께 저장할 수 있겠습니다.

또한 로그아웃 및 회원탈퇴 시 해당 기기에 알림이 전송되면 안되므로, FCM Token을 삭제해야겠지요.

이번 포스팅에서는 우선적으로 FCM 연결을 위한 기본 세팅을 진행했습니다. 다음 포스팅부터는 FCM 전송로직, RabbitMQ 연결 등의 내용을 다루어보겠습니다.

👆👆 이전 글에서 AOP와 WebHook을 이용해 디스코드 알림을 연동해보았습니다. 이번에는 로깅 라이브러리 중 하나이며 스프링에서 사용되는 Logback을 커스텀하여 알림을 전송해보겠습니다.

1. 디스코드 연동

디스코드 연동 과정은 기존과 동일합니다.

1. WebHook URL 생성

알림을 보낼 채널에 web hook을 연동해줍니다.

2. 환경변수 설정

logging:
  discord:
    web-hook-url: ${DISCORD_WEB_HOOK_URL}
  config: classpath:logback-spring.xml

3. 의존성 추가

    implementation ("com.github.napstr:logback-discord-appender:1.0.0")

2. Logback xml 커스텀

profile이 local일 때 나오는 에러는 콘솔에, dev일 때 나오는 에러는 디스코드와 콘솔에 출력하고자 합니다.

resources 폴더에 logback-spring.xml 파일을 생성하고, 각 profile일 때의 로그 appender을 지정해봅시다

<configuration>

    <!--local log-->
    <springProfile name="local">
        <include resource="org/springframework/boot/logging/logback/console-appender.xml"/>

        <appender name="CONSOLE" class="ch.qos.logback.core.ConsoleAppender">
            <encoder>
                <Pattern>%d{HH:mm:ss.SSS} %highlight(%-5level) [%t] %logger{36} - %msg%n</Pattern>
                <charset>utf8</charset>
            </encoder>
        </appender>

        <root level="INFO">
            <appender-ref ref="CONSOLE"/>
        </root>
    </springProfile>

    <!--dev log-->
    <springProfile name="dev">
        <property resource="application-secret.yml"/>
        <springProperty name="DISCORD_WEBHOOK_URL" source="logging.discord.web-hook-url"/>

                <!--디스코드로 알림을 보내기 위한 appender-->
        <appender name="DISCORD" class="com.github.napstr.logback.DiscordAppender">
            <webhookUri>${DISCORD_WEBHOOK_URL}</webhookUri>
            <layout class="ch.qos.logback.classic.PatternLayout">
                <pattern>[%d{HH:mm:ss}] [%-5level] %logger{36} %n %msg%n```%ex{full}```</pattern>
            </layout>
            <username>[LearnMate]DEV SERVER ERROR</username>
            <tts>false</tts>
        </appender>

                <!--디스코드 appender를 비동기로 처리하기 위한 상위 appender-->
        <appender name="ASYNC_DISCORD" class="ch.qos.logback.classic.AsyncAppender">
            <appender-ref ref="DISCORD" />
            <filter class="ch.qos.logback.classic.filter.ThresholdFilter">
                    <!--로그가 ERROR LEVEL일 때만 디스코드 알림을 전송함-->
                <level>ERROR</level>
            </filter>
        </appender>

        <appender name="CONSOLE" class="ch.qos.logback.core.ConsoleAppender">
            <encoder>
                <Pattern>%d{HH:mm:ss.SSS} %highlight(%-5level) [%t] %logger{36} - %msg%n</Pattern>
                <charset>utf8</charset>
            </encoder>
        </appender>

        <root level="INFO">
            <appender-ref ref="ASYNC_DISCORD"/>
            <appender-ref ref="CONSOLE"/>
        </root>
    </springProfile>


</configuration>

예외가 발생하면, 디스코드에 이렇게 알림이 옵니다. 단순히 발생할 로그의 형태를 지정한 후 그대로 알림을 전송하는거라, 어떤 요청으로 인해 에러가 발생한 건지 등의 부가 정보는 알 수 없어서 아쉽습니다.

3. Logback 커스텀하기

요청과 응답에 대한 부가 정보를 더 가져올 수 있도록 커스텀을 추가해봅시다.

1. Filter

MDC는 로깅 라이브러리의 기능으로, 현재 실행 중인 쓰레드의 메타 정보를 관리할 수 있는 공간입니다.

OncePerRequestFilter단에서 Request, Response 정보를 받아낸 후, 필요한 값들을 MDC라는 컨텍스트에 저장해둡니다.

나중에 알림을 보낼 때 로그 정보와 저장해둔 이 정보들을 함께 조합해서 보낼 것입니다.

@Component
class RequestLoggingFilter: OncePerRequestFilter() {

    override fun doFilterInternal(
        request: HttpServletRequest,
        response: HttpServletResponse,
        filterChain: FilterChain
    ) {
        // request 정보를 MDC 컨텍스트에 저장
        MDC.put("requestURI", request.requestURL.toString())
        MDC.put("requestMethod", request.method)
        MDC.put("clientIP", request.remoteAddr)

        try {
            filterChain.doFilter(request, response)
        } finally {
           MDC.clear()
        }
    }
}

2. Error Layout

디스코드로 알림을 보낼 메세지 레이아웃을 생성합니다.

2번의 xml 커스텀은 레이아웃을 따로 만들지 못했어서 아쉬움이 있었는데, 이 아쉬움을 충족시키고자 레이아웃 커스텀을 시도하게 되었습니다.

LayoutBase<ILoggingEvent>() 이라는 Logback 라이브러리의 클래스를 상속해서 레이아웃을 커스텀 할 것이며, 이는 로그 이벤트를 받아 최종 문자열을 반환하는 클래스입니다.

class DiscordErrorLayout: LayoutBase<ILoggingEvent>() {

    override fun doLayout(event: ILoggingEvent?): String {
        val sb = StringBuilder()
        val timestamp = LocalDateTime.ofInstant(Instant.ofEpochMilli(event!!.timeStamp), ZoneId.systemDefault())

        sb.append("🚨 **서버 에러 발생** 🚨\n\n")
        sb.append("**에러 정보**\n")
        sb.append("```\n")
        sb.append(event.formattedMessage)
        sb.append("\n```\n")

        sb.append("**에러 발생 시간**\n")
        sb.append("`").append(timestamp.format(DateTimeFormatter.ofPattern("yyyy-MM-dd HH시 mm분 ss초"))).append("`\n\n")

                sb.append("**요청 URL**\n")
        sb.append("`[")
            .append(event.mdcPropertyMap["requestMethod"])
            .append("] ")
            .append(event.mdcPropertyMap["requestURL"] ?: "")
            .append("`\n\n")

        sb.append("**요청 클라이언트**\n")
        sb.append("`[IP]: ").append(event.mdcPropertyMap["clientIP"] ?: "").append("`\n\n")

        if (event.throwableProxy != null) {
            sb.append("**에러 스택 트레이스**\n")
            sb.append("```\n")
            sb.append(ThrowableProxyUtil.asString(event.throwableProxy))
            sb.append("\n```")
        }

        return sb.toString()
    }

}

3. Layout 적용

아래와 같이 디스코드 appender의 layout을 위에서 생성한 layout의 클래스 명으로 변경해줍니다.

    <!--dev log-->
    <!-- 1. 디스코드에 보낼 로그용 로거 이름 명시 -->
    <logger name="Logger" additivity="false" level="INFO">
        <appender-ref ref="ASYNC_DISCORD"/>
    </logger>

    <springProfile name="dev">
        <property resource="application-secret.yml"/>
        <springProperty name="DISCORD_WEBHOOK_URL" source="logging.discord.web-hook-url"/>

        <appender name="DISCORD" class="com.github.napstr.logback.DiscordAppender">
            <webhookUri>${DISCORD_WEBHOOK_URL}</webhookUri>
            <!-- 2. layout 변경 -->
            <layout class="learn_mate_it.dev.common.log.dto.DiscordErrorLayout" />
            <username>[LearnMate]DEV SERVER ERROR</username>
            <tts>false</tts>
        </appender>

        <appender name="ASYNC_DISCORD" class="ch.qos.logback.classic.AsyncAppender">
            <appender-ref ref="DISCORD" />
            <filter class="ch.qos.logback.classic.filter.ThresholdFilter">
                <level>ERROR</level>
            </filter>
        </appender>

        ...

4. 테스트

3번의 xml에서 명시한 Logger 로거를 불러와, 디스코드로 알림을 보낼 곳에 error 로그를 찍어줍니다.

private val discordLog = LoggerFactory.getLogger("Logger")

아래와 같이 레이아웃이 예쁘게 적용된 것을 확인할 수 있습니다.

Reference

https://leeeeeyeon-dev.tistory.com/3 https://velog.io/@cjh8746/Log-Back-%EC%A0%81%EC%9A%A9%EA%B8%B0 https://tech.kakaopay.com/post/podo-elk-threadcontext-part-1/#requestloggingfilter%EB%A5%BC-%EC%82%AC%EC%9A%A9%ED%95%9C-request-%EC%9A%94%EC%B2%AD-%EB%A1%9C%EA%B9%85

이어서, grafana의 Alerting 기능을 이용해 특정 조건에 부합할 시 Slack 알림을 전송하는 실습을 진행해보겠습니다.

1. Slack App 설정

https://api.slack.com/apps

슬랙의 API 사이트에 가서 Create on App 버튼을 클릭합니다. From scratch 탭을 눌러 앱의 이름과 슬랙봇을 연동할 워크스페이스를 지정합니다.

앱을 생성하면, 아래와 같이 앱에 대한 기본 정보들을 확인할 수 있습니다.

2. Scope 설정

이후, OAuth&Permission 탭에서 슬랙 봇의 scope를 설정해줍니다. chat:write와 files:write를 추가해 이미지 전송을 비롯한 채팅 작성이 가능하도록 합니다.

3. Bot Token 발급

app 설정에서 지정한 워크스페이스에 Bot을 설치해줍니다.

설치를 완료하면 다음과 같이 Bot User OAuth Token을 발급받을 수 있습니다.

4. Web Hook 설정

Incoming Webhooks 탭에서 슬랙의 Webhook 기능을 활성화합니다.

이후 슬랙에 메시지를 전송할 채널을 선택한 후, 연결할 웹훅 URI를 생성합니다.

5. Grafana Alert 설정

Home-Alerting-Contact Info 탭에서 알림 전송을 위한 contact point를 추가해줍니다.

integration을 Slack으로 설정한 후, 앞서 발급받은 Webhook URI를 입력합니다. 입력을 완료한 후, test를 눌러보면, 정상적으로 지정한 슬랙에 알림이 오는 것을 확인할 수 있습니다.

입력을 완료했다면, contact point를 save합니다.

6. 대시보드 Alert Rule 설정

Home-Alerting-Alert rules 탭에서 알림을 전송할 기준을 설정해줍니다.

알림을 받을 조건, 메트릭을 설정합니다. 빠른 테스트를 위해, 500 에러 발생 시, 알림을 보내도록 설정했습니다.

folder, evaluation group은 임의로 새로 생성해줬습니다.

Configure notifications에는 앞서 설정한 contact info를 지정해줍니다.

7. Notification Policy 설정

그라파나의 기본 noti는 이메일로 전송됩니다. 따라서, 슬랙으로 정상적으로 알림을 받기 위해서는 이 정책을 수정해야 합니다.

default policy의 contact point를 알맞게 변경해줍니다.

8. 테스트

아래처럼 500 에러를 throw하는 API를 호출했을 때, 정상적으로 슬랙에 알림이 오는 것을 확인할 수 있습니다.

이번 실습에서는 아주 간단한 기능만 테스트해봤지만, 실제 운영 환경에서는 CPU usage나 비정상적인 네트워크 접근 등의 지표를 모니터링 할 때 grafana를 효율적으로 사용할 수 있겠습니다!

Reference

https://pixx.tistory.com/339 https://dgjinsu.tistory.com/56

서비스의 로그를 prometheus를 이용해 수집하고, 이를 grafana를 이용해 시각화해서 메트릭 데이터를 확인하는 것입니다.

간단하게 springboot + prometheus + garafana 툴을 연동하고, 특정 이벤트가 발생했을 때 개발자에게 grafana에서 slack 알림을 전송하는 실습을 진행해보겠습니다.

1. 그라파나, 프로메테우스?

1. Grafana

• 데이터 시각화를 위한 대시보드
• 시간에 따라 변화하는 데이터를 분석하고 시각화하는 데에 유용한 오픈소스 툴
• 실시간 모니터링, 성능 분석 등의 유용한 기능들이 있음

2. Prometheus

• 일정 시간 간격으로 앱에 접근해 메트릭 데이터를 수집하는 오픈소스 툴
  • 메트릭 : 시간 흐름에 따라 추이가 변경되는 데이터 (CPU 사용률)
• PromQL이라는 언어를 이용해 데이터를 쿼리할 수 있음
• Pull 방식을 이용해 데이터를 수집함

2. 프로메테우스 설정

1. 프로메테우스 설치

아래 링크를 통해 알맞은 프로메테우스를 다운로드합니다.

https://prometheus.io/download/

2. 프로메테우스 실행

./prometheus

localhost:9090 에 접속하면 아래와 같은 프로메테우스 초기 화면을 확인할 수 있습니다.

3. 프로메테우스 - SpringBoot 연동

1. 의존성 추가

아래와 같이 프로메테우스와 로그 수집을 위한 actuator 의존성을 추가해줍니다.

actuator에서 micrometer는 메트릭 데이터를 수집한 후, 프로메테우스가 이용할 수 있도록 micrometer-prometheus 형태로 데이터를 변환합니다. 프로메테우스는 이 형태의 메트릭 데이터를 pull하여 수집하게 됩니다.

implementation("org.springframework.boot:spring-boot-starter-actuator")
implementation("io.micrometer:micrometer-registry-prometheus")

이후, application.yml에 actuator을 위한 엔드포인트를 추가적으로 설정해줍니다.

management:
  endpoints:
    web:
      exposure:
        include: prometheus

이제 localhost:8080/actuator/prometheus 에 접속하면 아래와 같은 화면을 확인할 수 있습니다.

이는 수집한 메트릭 데이터를 프로메테우스 형식으로 변형한 데이터들이며, 프로메테우스는 해당 URL에 접근해 메트릭 데이터를 PULL해옵니다.

2. 프로메테우스 yml 수정

위에서 설정한 메트릭 수집 URL을 적용시키기 위해, 프로메테우스의 yml 파일을 수정해줍니다.

# yml 파일 오픈
vi prometheus.yml

아래와 같이, job을 새롭게 추가해줍니다.

  - job_name: "spring-application"
    metrics_path: '/actuator/prometheus'
    scrape_interval: 5s
    static_configs:
      - targets: ["localhost:8080"]

3. 연동 확인

변경 사항을 저장하고, 프로메테우스를 다시 실행해봅시다.

기존 9090 포트로 접속한 후, Status → Target health 탭에 들어가보면 새로운 target이 추가된 것을 확인할 수 있습니다.

스프링 앱 로그에서도 yml에 설정한대로 5초마다 한 번씩 해당 URI에 접속한 흔적이 있음을 확인할 수 있습니다

Query 탭에서 PromQL 쿼리를 이용해 수집한 데이터를 확인할 수 있습니다.

http_server_requests_seconds_count{uri="/actuator/prometheus"} 이라는 쿼리를 이용해 해당 URI에 request를 요청한 횟수를 알아보는 쿼리를 실행한 후 결과를 그래프로 확인할 수 있습니다!

4. 그라파나 설정

1. 그라파나 설치

https://grafana.com/grafana/download

위의 사이트에서 운영체제에 알맞는 그라파나를 설치해줍니다.

아래 명령어는 MacOS기준 그라파나 설치 명령어입니다.

curl -O https://dl.grafana.com/grafana-enterprise/release/12.1.1/grafana-enterprise_12.1.1_16903967602_darwin_amd64.tar.gz
tar -zxvf grafana-enterprise_12.1.1_16903967602_darwin_amd64.tar.gz

2. 그라파나 실행

./bin/grafana-server

localhost:3000 으로 접속하면 아래와 같은 초기 화면을 확인할 수 있습니다. 처음 접속하면 기본 정보는 admin, admin이므로, 우선 해당 정보로 로그인을 해줍니다.

3. 프로메테우스 연동

프로메테우스 연동을 위해, Home-Connections-Data sources 탭으로 이동해줍니다.

Prometheus를 클릭합니다.

아래처럼 사전에 설정한 prometheus의 서버 주소를 입력한 후 Save&Test 버튼을 클릭해 data source 추가를 완료합니다.

5. 대시보드 만들기

위에서 생성한 prometheus data source를 위한 대시보드를 구축해보겠습니다.

대시보드 구축 첫 화면입니다. 기존 다른 대시보드를 import 하는 방법도 있으며 아래 사진처럼 panel을 직접 만드는 방법도 존재합니다.

Builder 기능을 이용하면, 다양한 Metric을 커스텀해 추가할 수 있습니다. PromQL에 능숙하시다면, Code 기능을 이용해 더욱 유연하게 Metric을 편집할 수 있습니다.

각 Metric에 대한 연산도 함께 제공하니, 확인하고 싶은 지표에 따라 커스텀하면 되겠습니다.

cpu usage와 관련된 메트릭을 추가하면 아래와 같이 차트로 지표를 확인할 수 있습니다.

visualization 탭에서 다양한 뷰들을 제공하니, 지표에 따라 적절한 보기를 선택하시면 되겠습니다!

이렇게 로컬에서 Grafana + Prometheus 기반 모니터링 툴을 구축해보았습니다. 필요에 따라 대시보드를 적절히 이용해서 운영 서버의 상태를 유용하게 관리할 수 있습니다.

이어서, 그라파나의 Alerting 기능을 이용해, 특정 이벤트가 발생할 경우 Slack 알림을 전송하는 기능을 구현해보겠습니다!👇👇👇

https://velog.io/@dooo_it_ly/Infra-Grafana-Alerting-기능-이용해-슬랙-알림-받기

Reference

https://lordofkangs.tistory.com/327 https://ttl-blog.tistory.com/1366

ElasticSearch + Logstash + Kibana 의 약어로, 로그 수집을 위해 오픈소스 툴들을 이용해 만든 아키텍처의 일환입니다.

1. Logstash
   • 데이터 처리를 담당함
   • 앱으로부터 받은 로그를 가공함
2. ElasticSearch
   • 전처리된 로그 데이터를 저장함
3. Kibana
   • 데이터를 시각화 해 확인할 수 있음

서버에서 발생하는 로그들을 수집해 더욱 효율적으로 확인하기 위한 모니터링 스택의 일종으로, 로컬에서 ELK 스택을 구축하는 실습을 진행해보겠습니다.

2. Elasticsearch 설정

1. Elasticsearch 설치

아래 코드를 통해 elasticsearch를 설치하고 압축을 해제해줍니다.

# Elasticsearch 설치
curl -O https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-8.14.3-darwin-x86_64.tar.gz
curl https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-8.14.3-darwin-x86_64.tar.gz.sha512 | shasum -a 512 -c -

# Elasticsearch 압축 해제
tar -xzf elasticsearch-8.14.3-darwin-x86_64.tar.gz

2. Elasticsearch 실행

cd elasticsearch-8.14.3/

# Elasticsearch 실행
./bin/elasticsearch

elasticsearch를 처음 실행하면 다음과 같이 주요 정보들을 확인할 수 있습니다. password나 키바나 연동 토큰은 이후 작업에서 사용되니 따로 메모해둡시다!

3. Elasticsearch Config

기본적으로 elasticsearch는 https를 이용해 통신하기 때문에, 로컬에서 테스트할 분들은 config/elasticsearch.yml를 아래와 같이 변경해줍니다.

xpack.security.enabled: false
xpack.security.http.ssl.enabled: false
xpack.security.transport.ssl.enabled: false

3. Logstash 설정

1. Logstash 설치

아래 링크를 통해 Logstash를 설치 후 압축을 해제합니다. https://www.elastic.co/kr/downloads/logstash

2. Logstash Config

config 폴더에 logstash.conf라는 이름의 설정 파일을 생성해줍니다.

cd /logstash-9.1.2

# config 파일 생성
vi config/logstash.conf

logstash.conf는 logstash의 입력과 출력에 대한 세부 설정을 명시해주는 파일입니다. 5001포트로 tcp를 이용해 데이터를 수집하고, 이를 elasticsearch로 보낸다는 내용이죠.

• hosts : elasticsearch의 host, port num 정보
• index : 수집할 데이터를 저장할 인덱스
• user : elastic
• password : 3-2에서 확인한 elasticsearch pwd 기입

만약 앱에서 filebeat를 이용해 로그를 수집한 후 logstash로 보낼 경우, input에 tcp {}가 아닌 beats {}를 이용하면 됩니다.

input {
  tcp {
    port => 5001
    codec => json_lines
  }
}

output {
  elasticsearch {
    hosts => ["localhost:9200"] # elasticsearch host, port num
    index => "logstash-log"
    user => "elastic"
    password => {elastic_pwd}
  }
  stdout {} # 모니터링용으로 console에 출력함
}

변경사항을 logstash의 파이프라인에 올바르게 적용하기 위해, pipelines.yml에 아래 코드를 추가해줍니다.

- pipeline.id: springboot-logstash
  queue.type: persisted
  path.config: config/logstash.conf

4. SpringBoot 연동

이제 서비스 단에서 로그를 Logstash로 전송하는 기능을 구현해봅시다.

1. logback dependency

logback custom을 위한 의존성을 추가해줍니다.

implementation("net.logstash.logback:logstash-logback-encoder:7.4")

2. logback custom

우선, 앞서 설정한 logstash의 host, port 정보를 application-secret.yml에서 관리하겠습니다. springboot와 logstash는 tcp를 이용해 통신하므로, host 정보에 추가적으로 http://와 같은 다른 프로토콜을 등록하면 오류가 발생합니다.

logstash:
  host: localhost:5001

/resources 폴더에 logback-spring.xml 이라는 이름의 파일을 생성해줍니다.

보통 logback 커스텀 파일명은 logback.xml 으로 지정하지만, 아래 보시는 것처럼 springProperty를 이용할 경우, 파일명에 반드시 -spring이 붙어야 합니다.
spring 관련 값을 불러오기 전에 logback.xml 파일을 먼저 읽기 때문에, 올바른 값을 넣지 못해 태그를 해석할 수 없어 오류가 발생합니다. 하지만 파일명에 -spring을 넣게 되면, 바로 logback에 넘기지 않고 application.yml에서 관련 값을 찾아 넣고 실행하기 때문에 오류를 방지할 수 있습니다!

<configuration>

    <!--application.yml에서 목적지 주소 관리-->
    <springProperty scope="context" name="LOGSTASH_HOST" source="logstash.host"/>
    <!--인덱스로 추가할 서비스명-->
    <springProperty scope="context" name="APP_NAME" source="spring.application.name"/>

    <appender name="LOGSTASH" class="net.logstash.logback.appender.LogstashTcpSocketAppender">
        <!--로그 수집 후 출력할 주소-->
        <destination>${LOGSTASH_HOST}</destination>
        <encoder class="net.logstash.logback.encoder.LogstashEncoder">
            <!--커스텀해 키바나에서 추가적으로 확인할 필드-->
            <customFields>{"index":"${APP_NAME}"}</customFields>
        </encoder>
    </appender>

  <!-- logging level -->
    <root level="WARN">
        <appender-ref ref="LOGSTASH" />
    </root>

</configuration>

5. Kibana 설정

1. Kibana 설치

아래 명령어를 이용해 Kibana를 설치하고 압축을 해제합니다.

# Kibana 설치
curl -O https://artifacts.elastic.co/downloads/kibana/kibana-8.14.3-darwin-x86_64.tar.gz
curl https://artifacts.elastic.co/downloads/kibana/kibana-8.14.3-darwin-x86_64.tar.gz.sha512 | shasum -a 512 -c -

# Kibana 압축 해제
tar -xzf kibana-8.14.3-darwin-x86_64.tar.gz

2. Kibana 실행

cd kibana-8.14.3/

## Kibana 실행
./bin/kibana

3. Elasticsearch 연동

localhost:5601 으로 접속하면 아래와 같은 키바나 화면을 마주할 수 있습니다. elasticsearch로부터 얻은 키바나 연동 토큰을 입력해줍니다.

토큰 입력을 완료하면, 키바나 서버 콘솔에 인증 코드가 나타납니다. 이 코드를 입력해줍니다.

이후, elasticsearch를 처음 시동해서 얻은 비밀번호를 이용해 로그인하면, 두 스택의 연동이 완료됩니다!

4. Kibana 대시보드 구축

Kibana에서 Elasticsearch로부터 들어온 로그를 확인할 수 있도록 Data View를 생성해줍니다.

index pattern에는 logstash config에 작성한 인덱스명을 작성해줍니다.

설정을 마치면, discover 탭에서 아래와 같이 내가 설정한 로그들을 한 눈에 대시보드로 파악할 수 있습니다!

Reference

https://kghworks.tistory.com/204 https://tech.ktcloud.com/255

1. 로직

정리한 로직은 다음과 같습니다.

1. [User → Apple]
   • 유저가 애플 로그인 버튼 클릭
   • iOS의 AuthenticationServices 기능 호출해 로그인 수행
   • 네이티브 인증 화면을 통해 애플 로그인 및 인증 진행
2. [Apple → Client]
   • identity Token 전달 : 사용자의 고유 정보가 담긴 JWT
   • authorization Code 전달 : 일회성 인증 코드
3. [Client → Server]
   • 애플 로그인 API 호출
   • identity Token 전달
4. [Server → Apple]
   • Apple의 공개키 이용해 identity Toke 검증 수행
5. [Server → Client]
   • 회원가입 로직 처리 및 자체 JWT 발급 후 반환

애플은 클라이언트에서 로그인 요청 시, identity Token에 사용자 정보를 담아 전달해줍니다. 때문에, 서버는 그 토큰을 검증한 후 토큰에 있는 정보를 이용해 회원가입을 진행하면 됩니다.

이후, authorizationCode를 이용해 애플 측에서 토큰을 받아와 발급하는 경우도 있지만, 이번 프로젝트의 경우 자체 JWT를 발급하는 로직으로 구현하였기에 해당 부분은 고려하지 않았습니다.

2. 기존 구조와의 차이점

기존에 oauth2를 이용해 구글 소셜 로그인을 구현해둔 상태라, 최대한 기존 구조를 변경하지 않고 애플 소셜 로그인 기능을 붙여보고자 했습니다.

기존 google login의 경우,

1. 클라이언트가 security가 생성해준 API 호출
   • /oauth2/authorization/google
2. 웹 상에서 구글 로그인 진행
3. security가 생성해준 서버 리다렉 주소를 이용해 인증 진행 및 토큰 발급
   • /login/oauth2/code/google
4. 서버에서 회원가입 진행 및 토큰 발급
5. 앱(클라이언트)으로 딥링크 발송

따라서, 4번을 진행할 oAuthLoginSuccessHandler만 구현하면 됐었습니다.

그러나 이번에 새롭게 구현할 apple login의 경우,

1. 클라이언트가 애플 로그인 진행
2. 서버에게 Identify token 검증 요청 (API 호출)
   • /api/auth/apple/login
3. 서버가 pub key 이용해 identify token 검증
4. 검증 후 authentication 객체 생성
5. oAuthLoginSuccessHandler 호출 (회원가입 진행 및 토큰 발급 + 딥링크)

의 구조를 띠게 됩니다.

따라서, 중간 토큰 검증 로직을 추가하고, handler에 AppleUserInfo를 파싱하는 부분만 수정하면 큰 구조 변경 없이 로그인 기능을 붙일 수 있습니다.

3. Public Key로 토큰 검증하기

그럼 우선 애플 공개 키로 들어온 identity Token을 검증해봅시다. https://developer.apple.com/documentation/signinwithapplerestapi/fetch_apple_s_public_key_for_verifying_token_signature

검증 로직은 다음과 같습니다.

1. https://appleid.apple.com/auth/keys 에 GET 요청을 보냄

2. 여러 개의 public key가 담긴 리스트를 반환 받음

3. 각 public key는 kid, alg 필드가 존재하며, 이전에 받은 identityToken header의 kid와 일치하는 key를 선택함

   • token의 header[’kid’]는 디코딩해서 사용해야 함

4. 위에서 선택한 key를 이용해 identityToken을 검증함

    /**
     * Validate Apple's Identify Token And Get Claims
     */
    private fun validateAppleToken(identityToken: String): Claims {
        val pubKeyResponse = appleClient.getPublicKey()
        val kid = jwtUtil.getKidFromToken(identityToken)

        val matchedPubKey = getMatchedPublicKey(kid, pubKeyResponse.keys)
        val pubKey = createPublicKey(matchedPubKey)

        return jwtUtil.getClaimFromIdentityTokenWithPubKey(identityToken, pubKey)
    }

1. Apple Pub Key 가져오기

public Key를 저장할 DTO는 다음과 같습니다.

data class ApplePublicKeyResponse(
    val keys: List<Key>
)

data class Key(
    val kti: String,
    val kid: String,
    val use: String,
    val alg: String,
    val n: String,
    val e: String
)

webClient를 이용해, apple로부터 N개의 공개키 리스트를 받아옵니다.

@Service
class AppleClientImpl(
    @Value("\${apple.pub-key-uri}") private val publicKeyUri: String,
    private val webClient: WebClient
): AppleClient {

    private val log = LoggerFactory.getLogger(this::class.java)

    /**
     * Get Public Key From Apple Server
     */
    override fun getPublicKey(): ApplePublicKeyResponse {
        return webClient.get()
            .uri(publicKeyUri)
            .retrieve()
            .onStatus({ it.is4xxClientError }) { response ->
                response.bodyToMono(String::class.java)
                    .flatMap {
                        log.error("Client error body: {}", it)
                        Mono.error(GeneralException(ErrorStatus.APPLE_LOGIN_PUB_KEY_CLIENT_ERROR))
                    }
            }
            .onStatus({ it.is5xxServerError }) { response ->
                response.bodyToMono(String::class.java)
                    .flatMap {
                        log.error("Server error body: {}", it)
                        Mono.error(GeneralException(ErrorStatus.APPLE_LOGIN_PUB_KEY_SERVER_ERROR))
                    }
            }
            .bodyToMono(ApplePublicKeyResponse::class.java)
            .block()!!
    }

}

2. 공개키 추출

클라이언트로부터 받은 토큰의 헤더를 디코딩해, KID 값을 추출합니다.

    fun getKidFromToken(identityToken: String): String {
        val tokenParts = identityToken.split(".")
        if (tokenParts.size < 3) {
            throw GeneralException(ErrorStatus.INVALID_IDENTITY_TOKEN_FORMAT)
        }

        val encodedHeader = tokenParts[0]
        val decodedHeader = String(Base64.getUrlDecoder().decode(encodedHeader))

        val headerNode = objectMapper.readTree(decodedHeader)
        val kid = headerNode.get("kid")?.asText()

        return kid ?: throw GeneralException(ErrorStatus.APPLE_LOGIN_KID_DECODE_SERVER_ERROR)
    }

이 KID값과 동일한 KID값을 가진 공개 키가 우리가 토큰 검증에 사용할 공개 키입니다.

private fun getMatchedPublicKey(kid: String, pubKeyList: List<Key>): Key {
        return pubKeyList.firstOrNull { it.kid == kid}
            ?: throw GeneralException(ErrorStatus.APPLE_LOGIN_NO_MATCHING_PUB_KEY)
    }

이 공개키를 이용해 자체적 키를 생성합니다. 키 생성에는 n, e를 이용해 RSA Pub Key를 생성합니다.

    private fun createPublicKey(matchedPubKey: Key): PublicKey {
        val n = BigInteger(1, Base64.getUrlDecoder().decode(matchedPubKey.n))
        val e = BigInteger(1, Base64.getUrlDecoder().decode(matchedPubKey.e))

        val keySpec = RSAPublicKeySpec(n, e)
        val keyFactory = KeyFactory.getInstance(matchedPubKey.kty)
        return keyFactory.generatePublic(keySpec)
    }

3. 토큰 검증

마지막으로, 방금 생성한 키를 이용해 identityToken을 검증해 Claim을 반환하면 됩니다.

    fun getClaimFromIdentityTokenWithPubKey(identityToken: String, pubKey: PublicKey): Claims {
        try {
            return Jwts.parser()
                .verifyWith(pubKey)
                .build()
                .parseSignedClaims(identityToken)
                .payload
        } catch (e: ExpiredJwtException) {
          log.warn("[*] JWT APPLE Identity Token Expiration error : ${e.message}")
          throw GeneralException(ErrorStatus.EXPIRED_TOKEN_ERROR)
        } catch (e: Exception) {
            log.warn("[*] JWT APPLE Identity Token error : ${e.message}")
            throw GeneralException(ErrorStatus.APPLE_LOGIN_VERIFY_IDENTITY_TOKEN_SERVER_ERROR)
        }
    }

4. Authentication 생성 및 회원가입

1. Authentication 생성

이제 검증한 토큰 속 정보를 이용해 회원가입을 진행합니다. OAuth2의 소셜 로그인 로직을 이용하면, 자동으로 유저 정보가 OAuth2AuthenticationToken으로 생성되지만, 여기서는 그렇지 않기 때문에, 직접 만들어 처리 핸들러에게 넘겨줍시다.

    /**
     * Valid Apple's Identity Token And Handle Social Sign-Up
     */
    override fun authenticateWithApple(request: AppleLoginRequest): Authentication {
        val claims = validateAppleToken(request.identityToken)

        val attributes = claims
        val authorities = listOf(SimpleGrantedAuthority("ROLE_USER"))
        val principal = DefaultOAuth2User(authorities, attributes, "sub")

        return OAuth2AuthenticationToken(
            principal,
            authorities,
            "apple"
        )
    }

2. Controller

조금 늦게 등장했지만, 클라이언트에서 호출하는 애플 소셜 로그인 컨트롤러입니다. 앞서 말씀드린대로 identity Token을 넘겨 검증한 후, 회원가입을 처리하는 단계로 구성되어있습니다.

4-1에서 Authentication을 생성했으니, 기존에 만들어둔 oAuthLoginSuccessHandler로 객체를 넘겨 회원가입을 마무리해줍니다.

    @PostMapping("/apple/login")
    fun appleLogin(
        @RequestBody request: AppleLoginRequest,
        httpRequest: HttpServletRequest,
        httpResponse: HttpServletResponse
    ) {
        val authentication = authService.authenticateWithApple(request)
        oAuthLoginSuccessHandler.onAuthenticationSuccess(httpRequest, httpResponse, authentication)
    }

3. oAuthLoginSuccessHandler

handler의 전체 코드입니다. 구글 소셜 로그인의 경우, 리다이렉트되어 돌아온 authentication 객체를 처리하고 애플 로그인의 경우 컨트롤러에서 넘겨준 객체를 처리하는 핸들러입니다.

로직은 다음과 같습니다.

1. 유저에 대한 정보를 받아와 OAuth2UserInfo dto로 변환
2. 이미 존재하는 유저인지 확인
3. 존재하지 않으면 User 정보 저장
4. 자체 JWT 토큰 생성
5. 앱 딥링크로 리다이렉트 전송

@Component
class OAuthLoginSuccessHandler(
    private val tokenService: TokenService,
    private val userRepository: UserRepository
): AuthenticationSuccessHandler {

    override fun onAuthenticationSuccess(
        request: HttpServletRequest?,
        response: HttpServletResponse?,
        authentication: Authentication
    ) {
        // extract user's oauth information
        val oAuthToken = authentication as OAuth2AuthenticationToken
        val userInfo = getOAuth2UserInfo(oAuthToken)

        // save new user or deal with existing user
        val user = userRepository.findByProviderId(userInfo.getProviderId())
            ?: userRepository.save(
                User(
                    username = userInfo.getName(),
                    providerId = userInfo.getProviderId(),
                    email = userInfo.getEmail(),
                    provider = PROVIDER.from(userInfo.getProvider())
                )
            )

        // create access, refresh token
        val (accessToken, refreshToken) = tokenService.createAndSaveToken(user.userId)

        // set response
        val redirectUri = "APP_LINK?accessToken=$accessToken"
        response?.sendRedirect(redirectUri)
    }

    private fun getOAuth2UserInfo(oAuthToken: OAuth2AuthenticationToken) : OAuth2UserInfo {
        val provider = oAuthToken.authorizedClientRegistrationId
        val principal = oAuthToken.principal

        return when(provider) {
            "google" -> GoogleUserInfo(principal.attributes)
            "apple" -> AppleUserInfo(principal.attributes)
            else -> throw GeneralException(ErrorStatus.INVALID_OAUTH_PROVIDER)
        }
    }

}

여기서 등장하는 OAuthUserInfo란, 자체적으로 유저 정보를 쉽게 가져오기 위해 만든 인터페이스입니다.

interface OAuth2UserInfo {
    fun getProviderId(): String
    fun getName(): String
    fun getEmail(): String
    fun getProvider(): String
}

애플 로그인의 경우 다음과 같이 작성해 핸들러에서 보다 쉽게 유저의 정보를 가져올 수 있겠죠.

class AppleUserInfo(
    private val attributes: Map<String, Any>
) : OAuth2UserInfo {

    override fun getProviderId(): String {
        return attributes["sub"].toString()
    }

    override fun getName(): String {
        return (attributes["email"] as? String)?.substringBefore("@") ?: "Apple"
    }

    override fun getEmail(): String {
        return attributes["email"].toString()
    }

    override fun getProvider(): String {
        return PROVIDER.APPLE.name
    }
}

애플 자체 토큰을 사용하지 않았기 때문에, 비교적 빠르게 로그인 기능을 구현해볼 수 있었습니다. 중간 로직 정리만 잘 하면 다른 소셜 로그인과 크게 다르지 않았습니다.

다음에 기회가 된다면, 애플 자체 토큰도 사용해보고 포스팅하도록 하겠습니다. 아자아자

비트맵 인덱스란, 인덱스 컬럼의 데이터를 0과 1, 즉 비트로 변환해 인덱스의 키로 사용하는 방법입니다. 이는 인덱스 키 value, 즉 컬럼의 데이터를 포함하는 행의 주소를 제공합니다.

bitmap index에 대해 그림으로 먼저 살펴봅시다. Student table의 major, grade 컬럼에 대해 bitmap index를 생성하면 아래와 같습니다.

major 컬럼에 대한 인덱스는 비트를 값으로 가지는 맵 형태로 표현할 수 있습니다. 인덱스의 행은 컬럼의 도메인 값(Computer, Software, Law), 컬럼은 Student table의 PK(1, 2, 3, 4, 5, 6)가 됩니다.

SELECT *
FROM Student
WHERE major = Software
AND grade = 2

이라는 SQL문 수행을 위해서는 WHERE절의 두 번의 조건을 위한 필터링을 거쳐야 합니다.

먼저, major = Software 조건을 위해 major 인덱스에서 Software행을 찾습니다. 마찬가지로, grade = 2 조건을 위해 grade 인덱스에서 2행을 찾아 AND 연산을 수행합니다. 결과가 1인 칼럼의 값을 반환하면 빠르게 필터링을 수행할 수 있습니다.

2. Bitmap Index의 특징

위의 내용을 살펴보았을 때, bitmap index의 특징은 다음과 같습니다.

• 비트맵 인덱스의 길이는 레코드의 수와 동일합니다.
  • 그러나 테이블의 레코드 수만큼 인덱스를 생성하면 크기가 매우 커져 오히려 성능이 저하될 수 있습니다.
  • 따라서, 인덱스 엔트리에 Range를 이용해 시작 레코드 id, 끝 레코드 id를 저장해 관리합니다.
• B-Tree에 비해 다양한 연산을 수행할 수 있습니다.
• 데이터가 비트로 표현되기 때문에 저장 공간에 대한 효율성이 좋습니다.
• 다중 조건을 만족하는 튜플 계산에 유용합니다.
• 칼럼의 중복도, 즉 분포도가 높을 때 사용하기 좋습니다.
  • 분포도가 낮을 경우, 유니크한 값마다 인덱스를 생성해야 하기 때문에 오히려 성능이 저하됩니다.
• 읽기 연산이 많이 일어나는 경우에 사용하기 좋습니다.
  • 삭제, 수정 연산이 많이 일어나는 경우, 1값을 0으로 바꾸는 등의 연산이 필요합니다.

B-Tree와 다르게, 중복도가 높은 데이터에 대한 읽기 연산을 할 경우 유용하게 사용되는 인덱스입니다. Oracle 등 bitmap index가 지원되는 DB를 사용할 경우, 알아두면 유용할 것 같습니다. 참고로 MySQL은 bitmap index를 지원하지 않습니다.

PostgreSQL에는 Partial Index라는 기능이 있습니다. 속히 부분 인덱스라고 불리는데, 말 그대로 특정 칼럼에 대해 조건을 걸어 해당 조건에 부합하는 행에 대해서만 인덱스를 생성할 수 있습니다.

전체 테이블에 대해 생성하지 않고 부분적으로만 인덱스를 생성하기 때문에, 인덱스의 크기가 보다 감소하게 되는데요, 이를 통해 공간 효율성과 성능 향상을 기대해볼 수 있습니다.

인덱스는 전체 행에 대비해 크기가 작은 행을 찾을 때 사용하면 더욱 효과적입니다. partial index를 기반으로 조건을 통해 더 작은 크기의 인덱스를 생성한다면, 이 인덱스를 보다 더욱 효과적으로 사용할 수 있습니다.

2. 조회 쿼리 성능 개선하기

partial index를 이용해 기존에 사용하던 조회 쿼리의 성능을 개선해보겠습니다. 예제에 등장하는 테이블의 로우 개수는 약 8000개입니다.

2-1. 기존 쿼리 분석

기존 쿼리는 다음과 같습니다.

SELECT usp1_0.step_progress_id, usp1_0.completed_at,
    usp1_0.created_at,usp1_0. duration_time, usp1_0.step_type,
    usp1_0.updated_at, usp1_0.user_id
FROM user_step_progress usp1_0
WHERE usp1_0.user_id=?
    AND usp1_0.completed_at IS NOT NULL

WHERE절에서 user_id필드에 대해 등호 연산자를 사용한 뒤, completed_at필드가 NULL이 아닌 것에 대한 필터를 수행하고 있습니다.

해당 쿼리에 대해 EXPLAIN ANALYZE 결과를 보면, WHERE절 조건을 확인하기 위해 Seq Scan을 하고 있는 것을 확인할 수 있습니다.

Seq Scan on user_step_progress usp1_0  (cost=0.00..173.11 rows=8 width=56) (actual time=0.028..1.332 rows=2 loops=1)
  Filter: ((completed_at IS NOT NULL) AND (user_id = 3))
  Rows Removed by Filter: 8007
Planning Time: 0.573 ms
Execution Time: 1.366 ms

2-2. 인덱스 추가

user_id = ? 에 대한 조건을 위해 인덱스를 추가하기 위해서는, JPA의 @Index 기능을 이용해 entity 파일에 쉽게 인덱스를 생성할 수 있습니다.

그러나, 이 포스팅의 주요 요점은 partial index입니다. JPA의 @Index는 partial index 생성을 지원하지 않기 때문에 다른 방법을 고안해야합니다.

1. db 콘솔에서 직접 SQL문을 작성해 인덱스 추가
2. SQL문을 따로 파일로 관리 2-1. flyway 이용해 마이그레이션 버전 관리 2-2. 매번 init

1번 방법의 경우 SQL문 관리가 힘들기 때문에 저는 2번 방법을 택했습니다.

flyway는 db 마이그레이션 버전 관리를 돕는 오픈소스 툴입니다. 해당 툴을 이용해 SQL문을 관리하고자 했으나, postgresql 17.5버전을 아직 지원하지 않아 사용할 수 없었습니다. 추후 기회가 된다면, 해당 방법을 적용해볼 예정입니다.

결과적으로, SQL문을 파일로 관리하되, 프로그램 실행 시 SQL문을 init하는 방법을 택했습니다. 운영보다는 실습이 중심인 프로젝트이기 때문에, 우선은 버전 관리를 크게 고려하지 않았습니다.

application.yml에 sql.init.mode 옵션을 alway로 변경합니다.

spring:
  sql:
    init:
      platform: postgresql
      mode: always

resources 폴더에 schema.sql 이라는 파일을 두고 SQL문을 작성했습니다. 애플리케이션을 실행하면 해당 파일에 작성된 SQL문이 실행되어 DB에 적용됩니다.

user_id 필드에 대한 인덱스와 더불어, completed_at 필드가 null이 아닌 조건을 추가로 걸어 partial index를 생성했습니다.

/**
  Courses
 */
CREATE INDEX IF NOT EXISTS idx_user_step_progress_user_completed_partial
    ON user_step_progress(user_id)
    WHERE completed_at IS NOT NULL;

2-3.쿼리 재분석

인덱스를 추가한 이후, 쿼리의 실행 계획을 다시 살펴보았습니다.

기존에 조건절을 살펴보기 위해 테이블을 순차적으로 스캔했던 것에 비해, 생성한 인덱스를 이용해 Index Scan을 하는 것을 확인할 수 있습니다.

Index Scan using idx_user_completed_partial on user_step_progress usp1_0  (cost=0.13..12.27 rows=8 width=56) (actual time=0.047..0.048 rows=2 loops=1)
  Index Cond: (user_id = 3)
Planning Time: 0.287 ms
Execution Time: 0.073 ms

실행 시간도 기존 실행 시간에 비해 18배나 감소했습니다!

2-4. 부분 인덱스가 아니라면?

2-3의 결과는 where절 조건에 딱 부합하는 partial index를 이용해 나온 최적의 결과입니다. partial index가 아닌 user_id, completed_at 칼럼에 대한 일반적인 인덱스를 활용하면 성능이 얼마나 개선될지 확인해봅시다.

다음과 같은 인덱스를 생성해주고 실행 계획을 살펴보았습니다.

CREATE INDEX user_step_progress_user_id_completed_at_index
    ON user_step_progress(user_id, completed_at);

마찬가지로 생성한 인덱스를 사용해 Index Scan을 하고 있기는 하나, condition 부분이 조금 다른 것을 확인할 수 있습니다.

Index Scan using user_step_progress_user_id_completed_at_index on user_step_progress usp1_0  (cost=0.28..20.69 rows=8 width=56) (actual time=0.553..0.557 rows=2 loops=1)
  Index Cond: ((user_id = 3) AND (completed_at IS NOT NULL))
Planning Time: 1.645 ms
Execution Time: 0.588 ms

또한 기존 실행 시간보다 약 2.3배 성능이 개선되었으나, partial index를 이용한 것의 결과에 비하면 약 8배 정도 성능이 더딘 것을 알 수 있습니다.

확연히 일반 인덱스에 비해 partial index를 잘 이용하면 성능을 엄청나게 향상시킬 수 있습니다. 다만, 과도하고 적절하지 않은 인덱스 이용은 오히려 성능 저하를 불러올 수도 있으니, 상황에 따라 지표를 확인해가며 적절한 인덱스 전략을 이용하는 것이 좋습니다.

다시 전원을 켜 마인크래프트를 켜 접속해보니, GLFW error 65542 라는 Alert창이 나타나며 게임을 실행할 수 없었습니다.

Window 환경에서 해당 문제를 해결한 절차를 간략히 기록하고자 합니다.

1. 문제 원인 파악

발생한 예외는 그래픽 구동 오류의 일종입니다. 먼저, 그래픽 관련 시스템에 문제가 있는지 확인해봅니다.

window + x를 누르면 다음과 같은 창이 뜹니다. 장치 관리자(M) 탭으로 들어갑니다.

장치관리자의 디스플레이 어댑터 항목을 보니, AMD Radeon 장치에 경고 표시가 떠있습니다.

문구를 확인해보니, 해당 디스플레이 드라이버를 window에서 정상적으로 로드하지 못해 문제가 발생한 것으로 보입니다.

2. 해결 방법

해당 장치를 올바르게 다시 쉽고 빠르게 로드하기 위해선 두 가지 방법을 실행할 수 있습니다. 1. 디스플레이 드라이버 제거 후 재설치 2. 명령어를 이용한 파일시스템 점검

1번 방법의 경우, 위의 창에서 해당 장치를 제거한 이후, 드라이버 제조사 사이트에서 알맞은 버전을 다운받으면 됩니다.

저는 시간 상의 제약과 맥북 유저이기 때문에 윈도우에 대해 무지하다는 점을 고려해 명령어를 이용해 파일시스템을 점검하는 방법을 선택했습니다.

우선, 관리자 모드로 cmd 창을 실행하고 아래 명령어를 실행합니다.

sfc /scannow

명령어를 실행하면, 아래와 같은 창이 뜨며 내부에서 파일시스템을 검사하고 손상된 부분을 복구합니다.

복구하는데에 시간이 소요되며, 복구가 완료되면 시스템을 재시작합니다. 장치 관리자 창에 다시 들어가 그래픽 드라이버의 연결 상태를 확인해보면, 오류 문구가 사라지고 손상된 부분이 복구된 것을 확인할 수 있습니다.

혹여나 해당 방법으로도 문제가 해결되지 않는다면, 드라이버 재설치 방법을 권장드립니다!
